Spingere Tirare Connettore cavo maschio, Numero poli: 4, 3,0-4,0 mm, non schermato, saldare, IP67

Illustrazione 99 4709 00 04 - Spingere Tirare Connettore cavo maschio, Numero poli: 4, 3,0-4,0 mm, non schermato, saldare, IP67 — Illustrazione

Vista 3D 99 4709 00 04 - Spingere Tirare Connettore cavo maschio, Numero poli: 4, 3,0-4,0 mm, non schermato, saldare, IP67 — Vista 3D

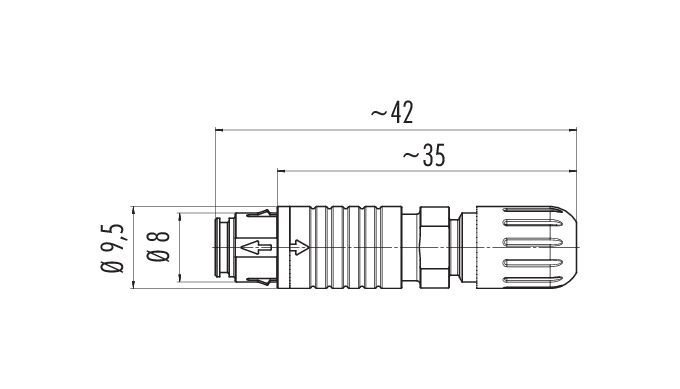

Disegno in scala 99 4709 00 04 - Spingere Tirare Connettore cavo maschio, Numero poli: 4, 3,0-4,0 mm, non schermato, saldare, IP67 — Disegno in scala

Istruzioni di montaggio 99 4709 00 04 - Spingere Tirare Connettore cavo maschio, Numero poli: 4, 3,0-4,0 mm, non schermato, saldare, IP67 — Istruzioni di montaggio

Disposizione dei contatti (lato connessione) 99 4709 00 04 - Spingere Tirare Connettore cavo maschio, Numero poli: 4, 3,0-4,0 mm, non schermato, saldare, IP67 — Disposizione dei contatti (lato connessione)

Numero d'ordine	99 4709 00 04
Design del connettore	Connettore cavo maschio
Versione	Connettore maschio diritto
Sistema di bloccaggio del connettore	Micro Push-Pull
Terminazione	saldare
Grado di protezione	IP67
Sezione trasversale	max. 0,14 mm² / AWG 26
Uscita cavo	3,0-4,0 mm
Intervallo di temperatura da/a	-40 °C / 80 °C
Funzionamento meccanico	> 1000 cicli di accoppiamento
Peso (gr)	2.73
Numero di tariffa doganale	85369010
Paese di origine	DE

Tensione nominale	125 V
Tensione nominale d'impulso	1500 V
Corrente nominale	1,0 A
Grado di inquinamento	2
Categoria di sovratensione	II
Gruppo di materiali	II
Conformità EMC	non schermato

Materiale dell'alloggiamento	PA
Materiale del corpo del contatto	PA
Materiale di contatto	CuZn (ottone)
Placcatura del contatto	Au (oro)
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
Numero SCIP	4d6a4486-4902-4674-85dc-831d4cc46e46

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Direttiva Bassa Tensione	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Segnala un errore su questa pagina

Avvisi di sicurezza

Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
