  4. M12 Male panel mount connector, aantal polen: 4+FE, onafgeschermd, draden, IP68, UL, M16x1,5, aan voorkant verschroefbaar
Artikelnr.: 09 0641 800 05

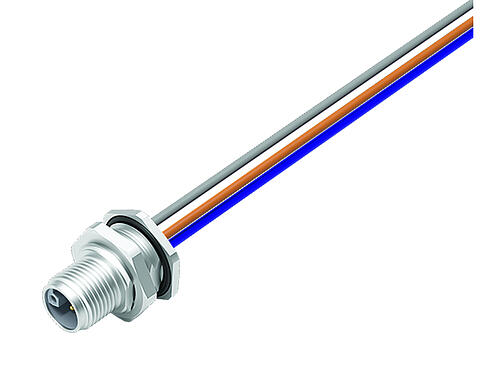

M12 Male panel mount connector, aantal polen: 4+FE, onafgeschermd, draden, IP68, UL, M16x1,5, aan voorkant verschroefbaar

M12-L, Serie 823, Automatiseringstechniek - Spanning- en Stroomvoorziening
Vergelijking
Downloads
General features
meerless
Artikelnummer 09 0641 800 05
Connectorconstructie Male panel mount connector
Type standaard DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Draadlengte 0,2 m
Versie Connector mal recht
Connectorvergrendeling schroeven
Aansluiting draden
Beschermingsgraad IP68
Cross-sectional area AWG 14
Grenstemperatuur van/tot -40 °C / 105 °C
Mechanische levensduur > 100 insteekcycli
Weight (g) 40.94
Customs tariff number 85369010
Land van herkomst DE
Nominale spanning 63 V
Nominale stootspanning 1500 V
Nominale stroom 16,0 A
Insulation resistance > 1010 Ω
Vervuilingsgraad 3
Overspanningscategorie III
Materiaalgroep I
EMC-naleving onafgeschermd
Materiaal van de behuizing gespuitgiet zink vernikkeld
Materiaal van de contactbasis PA
Materiaal van het contact CuZn (messing)
Contactbedekking Au (goud)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 33d8c32b-a055-4376-bff0-91468b0f0b2a
ETIM 9.0 EC003569
Veiligheidsinstructies
  1. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  2. Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
  3. Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
