Female panel mount connector, aantal polen: 3, onafgeschermd, soldeer, IP67

Illustratie 09 4708 00 03 - Female panel mount connector, aantal polen: 3, onafgeschermd, soldeer, IP67 — Illustratie

3D-aanzicht 09 4708 00 03 - Female panel mount connector, aantal polen: 3, onafgeschermd, soldeer, IP67 — 3D-aanzicht

Artikelbeschrijving 09 4708 00 03 - Female panel mount connector, aantal polen: 3, onafgeschermd, soldeer, IP67 — Artikelbeschrijving

Schaaltekening 09 4708 00 03 - Female panel mount connector, aantal polen: 3, onafgeschermd, soldeer, IP67 — Schaaltekening

Montagevoorbeeld 09 4708 00 03 - Female panel mount connector, aantal polen: 3, onafgeschermd, soldeer, IP67 — Montagevoorbeeld

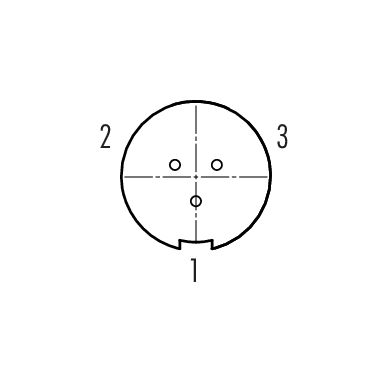

Contactconfiguratie (aansluitzijde) 09 4708 00 03 - Female panel mount connector, aantal polen: 3, onafgeschermd, soldeer, IP67 — Contactconfiguratie (aansluitzijde)

Artikelnummer	09 4708 00 03
Connectorconstructie	Female panel mount connector
Versie	Connector femal recht
Connectorvergrendeling	Micro Push-Pull
Aansluiting	soldeer
Beschermingsgraad	IP67
Cross-sectional area	0,14 mm² / AWG 26
Grenstemperatuur van/tot	-40 °C / 80 °C
Mechanische levensduur	> 1000 insteekcycli
Weight (g)	1.52
Customs tariff number	85369010

Nominale spanning	125 V
Nominale stootspanning	1500 V
Nominale stroom (40 °C)	1,0 A
Vervuilingsgraad	2
Overspanningscategorie	II
Materiaalgroep	II
EMC-naleving	onafgeschermd

Materiaal van de behuizing	PA
Materiaal van de contactbasis	PA
Materiaal van het contact	CuSn (brons)
Contactbedekking	Au (goud)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	dff411ab-1087-438b-80cd-197f69cff11e

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Meld een fout op deze pagina

Veiligheidsinstructies

De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
