Artikelnr.: 99 4713 00 05

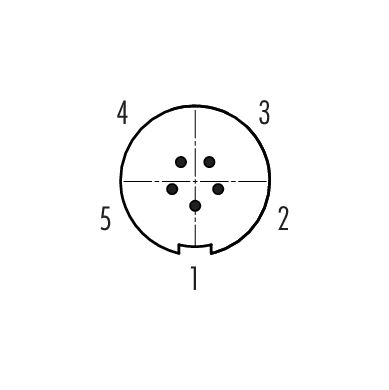

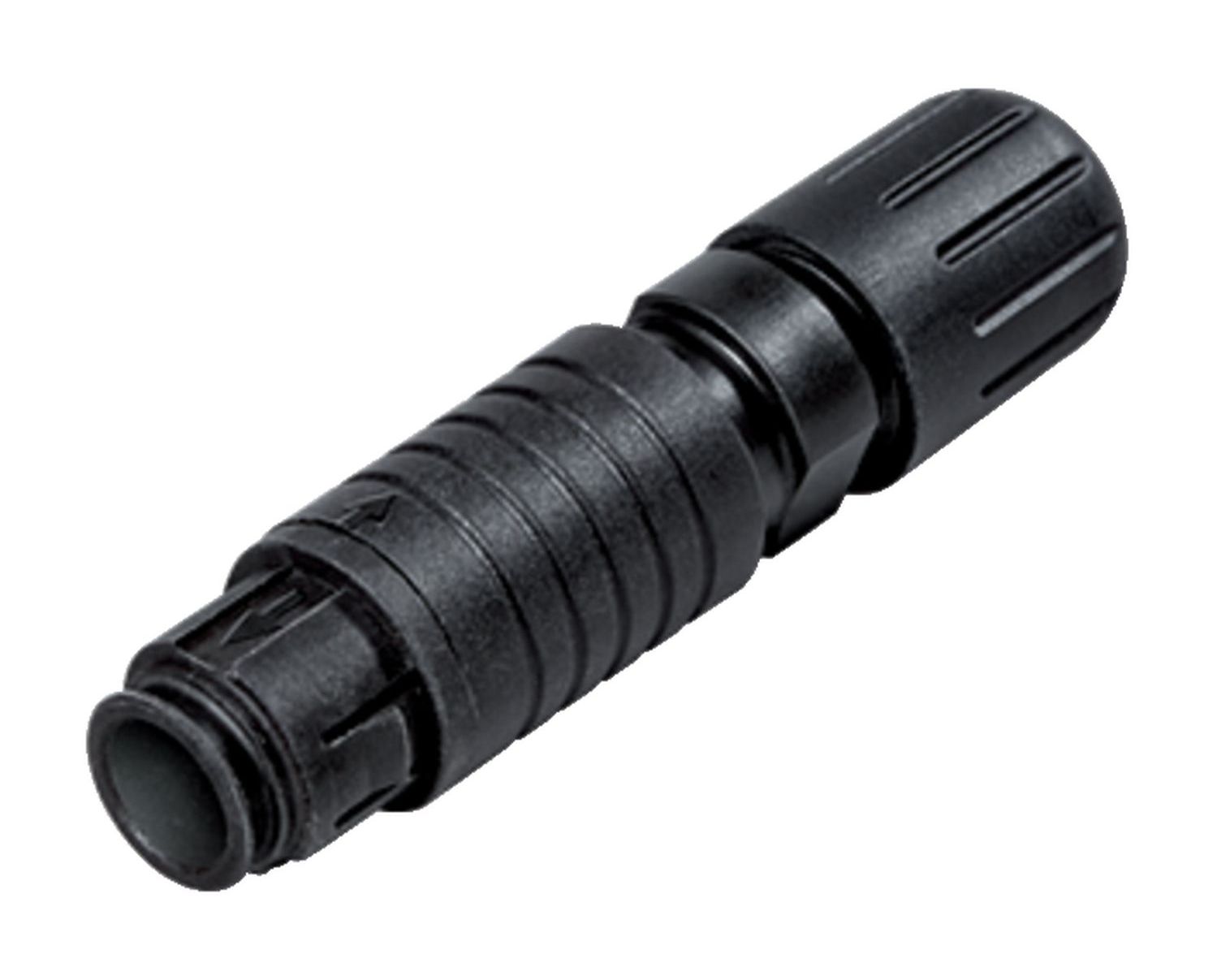

Kabelstekker, aantal polen: 5, 3,0-4,0 mm, onafgeschermd, soldeer, IP67
Push Pull, Serie 420, Subminiatuur connectoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 99 4713 00 05 |
| Connectorconstructie | Kabelstekker |
| Versie | Connector mal recht |
| Connectorvergrendeling | Micro Push-Pull |
| Aansluiting | soldeer |
| Beschermingsgraad | IP67 |
| Cross-sectional area | max. 0,14 mm² / AWG 26 |
| Kabeluitgang | 3,0-4,0 mm |
| Grenstemperatuur van/tot | -40 °C / 80 °C |
| Mechanische levensduur | > 1000 insteekcycli |
| Weight (g) | 2.81 |
| Customs tariff number | 85369010 |
Electrical parameters
meerless| Nominale spanning | 125 V |
| Nominale stootspanning | 1500 V |
| Nominale stroom (40 °C) | 1,0 A |
| Vervuilingsgraad | 2 |
| Overspanningscategorie | II |
| Materiaalgroep | II |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | PA |
| Materiaal van de contactbasis | PA |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| SCIP-nummer | 9afe691d-afe6-46a0-bc08-d8a196a5428b |
Classificaties
meerless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Conformiteitsverklaringen
meerless| Laagspanningsrichtlijn | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
