Beställning nr: 09 5250 00 03

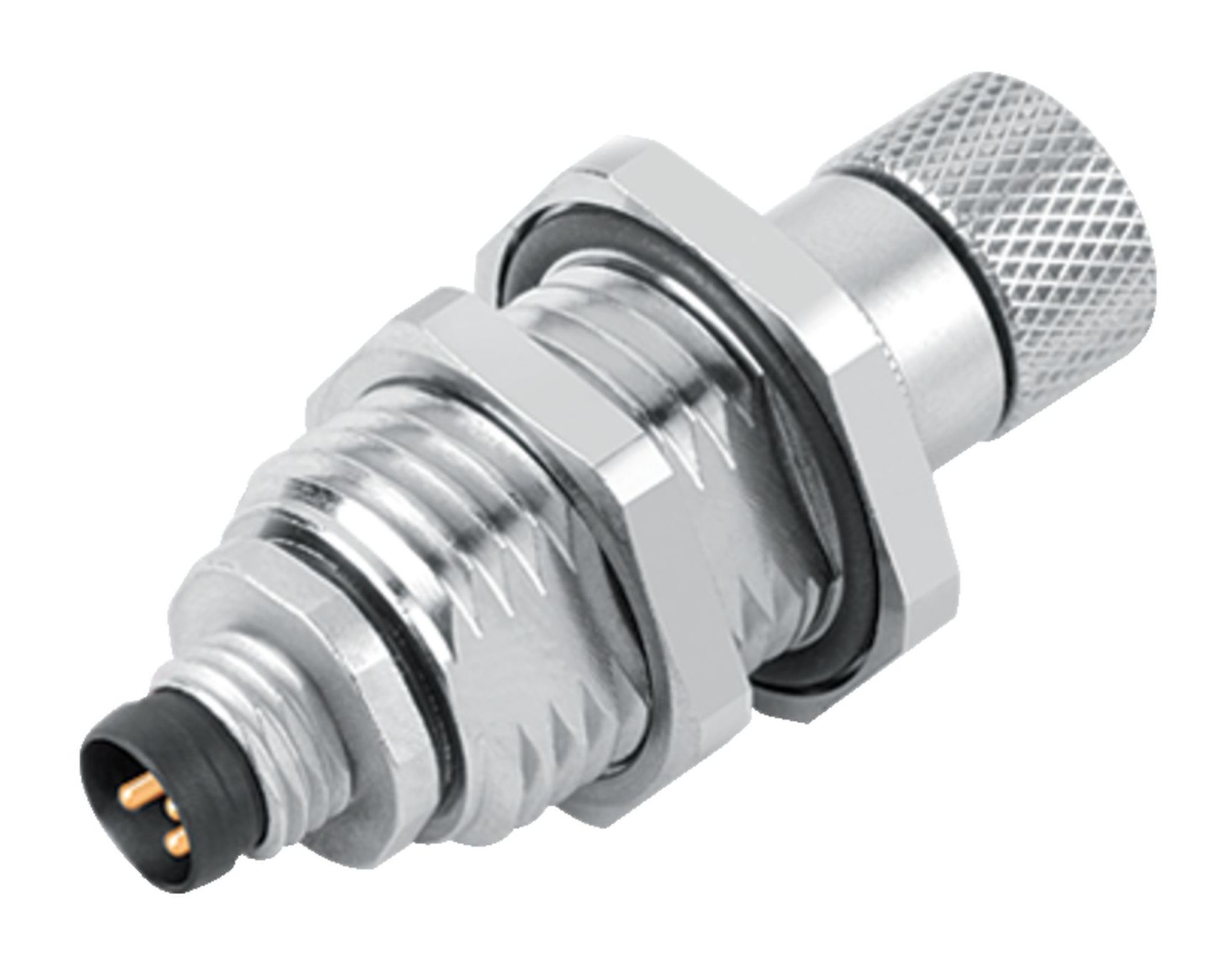

M8 Bussning för kontrollskåp, antal poler: 3, skärmad, stickbar, IP67, M8x1,0
Serie 765, Automatiseringsteknik – sensorer och ställdon
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 09 5250 00 03 |
| Kontakttyp | Bussning för kontrollskåp |
| Typ standard | DIN EN 61076-2-104 |
| Version | Bussning för kontrollskåp |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | stickbar |
| Skyddsklass | IP67 |
| Temperaturområde från / till | -25 °C / 85 °C |
| Mekanisk livslängd | > 100 anslutningscykler |
| Vikt (gr) | 35.00 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 60 V |
| Märkt impulsspänning | 1500 V |
| Märkström | 4,0 A |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | II |
| Isolationsgrupp | II |
| EMC godkänd | skärmad |
| Sköldanslutning | Skärmpå höljet |
Material
Merless| Material kontaktinsats | PA |
| material kontaktelement | CuZn (mässing) / CuSn (brons) |
| Plätering kontaktelement | Au (guld) |
| Kopplingsmaterial | Pressgjutgods zink förnicklat |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 9fd869c0-bf5a-4713-afa3-1912b10c94fd |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
CE-försäkran om överensstämmelse
Merless| RoHS-direktivet | 2011/65/EU (EN 50581:2012) |
Säkerhetsmeddelanden
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
