Subminiature stickkontakt
Filtrera produkter
Kopplingstyp
Kontakttypen kan användas för att skilja våra produkter för installation i ett apparathölje från kabeldelar. Kontakttypen beskriver skillnaden mellan kontaktdon som monteras på kapslingar och kontaktdon som monteras på kablar.
Design
En kontakt består av en hane (stift) och en hona (sockel). Beroende på konstruktionen är han- eller hondelen antingen permanent installerad eller placerad i änden av en kabel.
Antal kontakter
Detta anger antalet kontakter som kontaktdonet har.
Version
Valet av version gör det möjligt att definiera vissa tekniska specifikationer - till exempel typen av kabeluttag eller storleken.
Lås
Låssystemet beskriver hur stift- och sockelelementen är sammanfogade.
Märkspänning
Märkspänning är den elektriska spänning som kontaktdonet har tilldelats.
Märkström
Märkströmmen är den elektriska ström som är kopplad till kontaktdonet.
Skyddsklass
Skyddsgraderna enligt IEC60529 gäller för olika artiklar och ger information om skydd mot inträngning av vatten och fasta ämnen som damm.
EMC
Elektromagnetisk kompatibilitet (EMC) innebär att en kontakt är skärmad eller skärmbar. Detta krävs när det är nödvändigt att skydda de signaler eller data som leds av kontaktdonet, samt att skydda externa enheter, från störningar på grund av elektromagnetiska effekter.
Material kontakthus
Beroende på användningsområde eller krav tillverkas kontaktdon av olika material. Vi erbjuder metall- och plasthöljen för våra artiklar som höljesmaterial.
Anslutningstyp
Avslutningstypen avgör hur kablar, enskilda ledningar eller kretskort kan anslutas till kontaktdonet.
Visa produkter
  1. Produkter
  2. Subminiature stickkontakt
  3. Micro Push-Pull IP67

Subminiature Micro Push Pull-kontaktdon IP67

Serie PDF (305 KB)

3- till 5-stiftskontakterna i 420-serien är designade för en nominell ström på 1A vid 125V och är utrustade med ett tryck-pull-lås, som, när det är anslutet, uppfyller kraven i skyddsklass IP67. Kabelanslutningens hölje har endast en diameter på 9,5 mm, flänsanslutningens 12,6 mm. Över 1 000 parningscykler är möjliga, anslutningstvärsnittet är maximalt 0,14 mm² och anslutningarna har en lödanslutning.

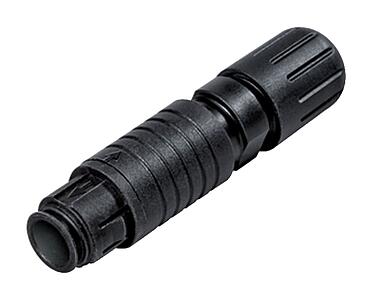

Subminiatyrkontakter-Micro Push-Pull IP67-Kabelplugg_420_1_KS
99 4705 00 03
Push Pull Kabelplugg, antal poler: 3, 3,0-4,0 mm, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer
Subminiatyrkontakter-Micro Push-Pull IP67-Kabelplugg_420_1_KS
99 4709 00 04
Push Pull Kabelplugg, antal poler: 4, 3,0-4,0 mm, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer
Subminiatyrkontakter-Micro Push-Pull IP67-Kabelplugg_420_1_KS
99 4713 00 05
Push Pull Kabelplugg, antal poler: 5, 3,0-4,0 mm, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer

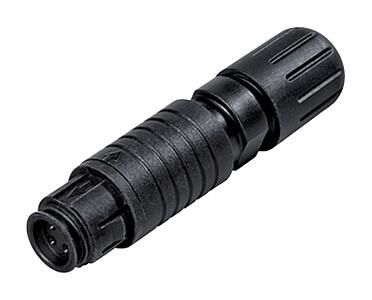

Subminiatyrkontakter-Micro Push-Pull IP67-Kabeluttag_420_2_KD
99 4706 00 03
Push Pull Kabeluttag, antal poler: 3, 3,0-4,0 mm, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer
Subminiatyrkontakter-Micro Push-Pull IP67-Kabeluttag_420_2_KD
99 4710 00 04
Push Pull Kabeluttag, antal poler: 4, 3,0-4,0 mm, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer
Subminiatyrkontakter-Micro Push-Pull IP67-Kabeluttag_420_2_KD
99 4714 00 05
Push Pull Kabeluttag, antal poler: 5, 3,0-4,0 mm, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer

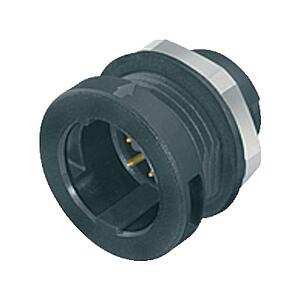

Subminiatyrkontakter-Micro Push-Pull IP67-Flänsplugg_420_3_FS
09 4707 00 03
Push Pull Flänsplugg, antal poler: 3, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer
Subminiatyrkontakter-Micro Push-Pull IP67-Flänsplugg_420_3_FS
09 4711 00 04
Push Pull Flänsplugg, antal poler: 4, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer
Subminiatyrkontakter-Micro Push-Pull IP67-Flänsplugg_420_3_FS
09 4715 00 05
Push Pull Flänsplugg, antal poler: 5, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer

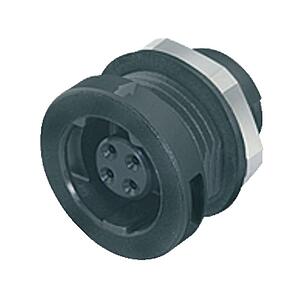

Subminiatyrkontakter-Micro Push-Pull IP67-Flänsuttag_420_4_FD
09 4708 00 03
Push Pull Flänsuttag, antal poler: 3, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer
Subminiatyrkontakter-Micro Push-Pull IP67-Flänsuttag_420_4_FD
09 4712 00 04
Push Pull Flänsuttag, antal poler: 4, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer
Subminiatyrkontakter-Micro Push-Pull IP67-Flänsuttag_420_4_FD
09 4716 00 05
Push Pull Flänsuttag, antal poler: 5, oskärmad, lödning, IP67
Micro Push-Pull IP67, Serie 420, Subminiatyrkontakter
Detaljer
