型号: 09 0691 070 04

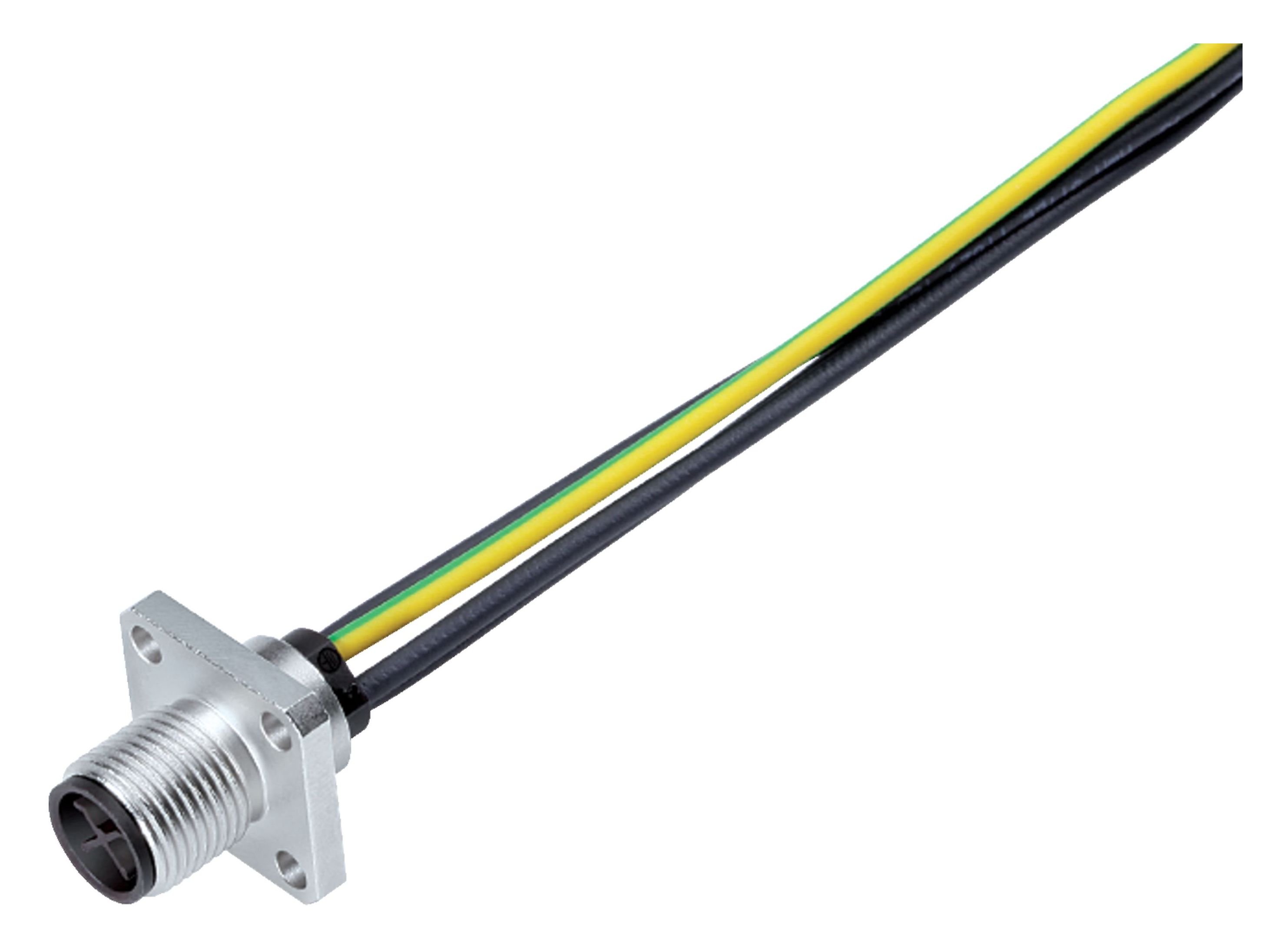

M12-S 针头方型法兰座, 极数: 3+PE, 非屏蔽, 单根导线, IP40, UL
M12, 系列 814, 自动化技术连接器-电压，电力供应
主要参数
更多折叠| 型号 | 09 0691 070 04 |
| 连接器样式 | 针头方型法兰座 |
| 版本 | 直角公头连接器 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 单根导线 |
| 防护等级 |
IP40 IP67帶密封,見附件 |
| 导线截面积 | 1.38mm² / AWG 16 |
| 工作温度 | -40 °C / 85°C |
| 插拨次数 | > 100 插拔次数 |
| 重量 (gr) | 25.83 |
| 客户关税号 | 85369010 |
电气参数
更多折叠| 额定电压 | 630V |
| 额定冲击电压 | 6000V |
| 额定电流（40°C） | 12.0A |
| 污染等级 | 3 |
| 过压类别 | III |
| 材料组 | II |
| EMV合规性 | 非屏蔽 |
材料
更多折叠| 接触体材料 | PA |
| 接触材料 | 铜锌 (黄铜) |
| 接触面 | Au (金) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP号码 | e6c7850c-1004-455d-a326-2ccd434e78e4 |
授權/批准
更多折叠| 批准书 | UL |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 7.0 | EC003569 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 如果是带有金属螺纹环的电缆连接器，必须确保与设备连接器的PE保护触点连接。不允许在没有连接到PE触点的设备连接器之间连接电缆。用户必须确保保护接地线的连续连接。
