型号: 77 3406 3405 50004-0100

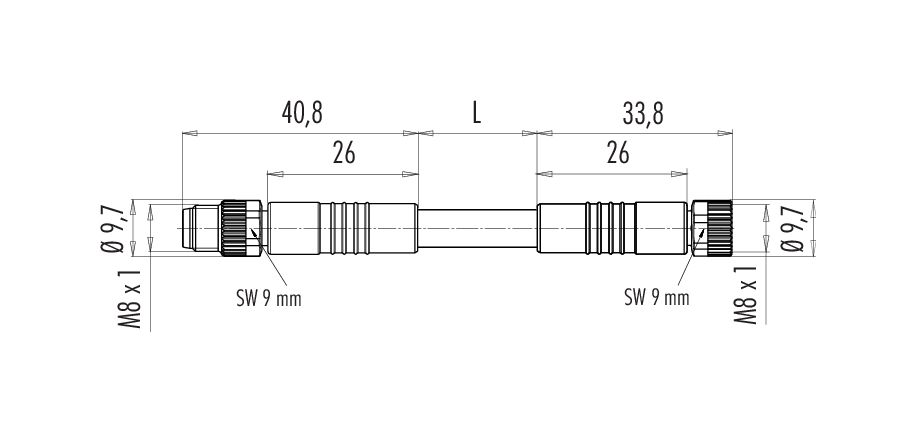

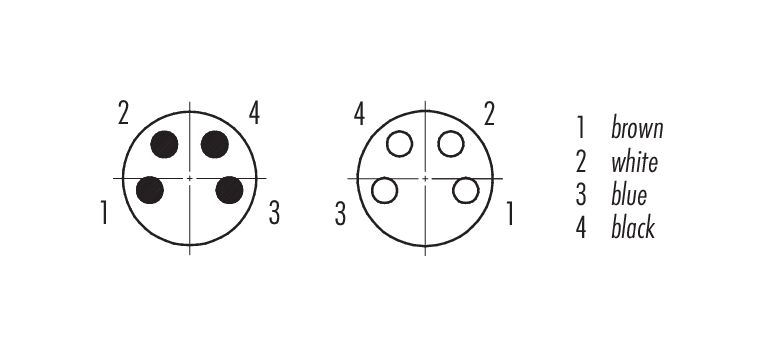

M8 连接线束 针头电缆连接器 -孔头带电缆连接器, 极数: 4, 非屏蔽, 预铸电缆, IP67, UL, PUR, 黑色, 4x0.34 mm², 1m
M8/M8, 系列 718, 自动化技术连接器-传感器，执行器
主要参数
更多折叠| 型号 |
77 3406 3405 50004-0100
订购号 二者择一的: 79 5033 10 04
|
| 连接器样式 | 连接线束 针头电缆连接器 -孔头带电缆连接器 |
| Type standard | DIN EN 61076-2-104 |
| 电缆长度 | 1m |
| 版本 | 连接线束 |
| 连接器锁定装置 | 螺钉 |
| 接线方式 | 预铸电缆 |
| 防护等级 | IP67 |
| 导线截面积 | 0.34mm² / AWG 22 |
| 工作温度 | -25 °C / 85°C |
| 插拨次数 | > 100 插拔次数 |
| 重量 (gr) | 104 |
| 客户关税号 | 85444290 |
电气参数
更多折叠| 额定电压 | 30V |
| 额定冲击电压 | 800V |
| 额定电流（40°C） | 4.0A |
| 污染等级 | 3 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | 非屏蔽 |
材料
更多折叠| 外壳材料 | PUR |
| 接触体材料 | PUR |
| 接触材料 | 铜锌 (黄铜)/铜锡（铜牌） |
| 接触面 | Au (金) |
| 鎖緊材料 | 壓鑄鋅, 鎳 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP号码 | 39f95b76-7620-445e-bab9-8d8d2a87184d |
授權/批准
更多折叠| 批准书 | UL |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性声明
更多折叠| 低电压指令 | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| RoHS 指令 | 2011/65/EU (EN 50581:2012) |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆直径 | 4.7 mm |
| 横截面 | 4x0.34 mm² |
| 外壳材料 | PUR |
| 绝缘单管线 | 无卤素 PP9Y |
| 软线构造 | 43x0.10mm |
| 电缆颜色 | 黑色 |
| 电性能 | |
| 导线电阻 | 60 Ω/Km (20°C) |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 5xØ |
| 可移动电缆弯曲半径 | ≥ 10xØ |
| 挠曲周期 | >500万 |
| 允许的加速度 | ≥ 5米/s² |
| 水平位移 | ≥ 5米 |
| 垂直位移 | ≥ 5米 |
| 位移速度 | ≤ 200米/分钟 |
| 热性能 | |
| 电缆移动温度范围从…到… | -25 °C / 80°C |
| 电缆固定温度范围从…到… | -50 °C / 80°C |
| 其他特点 | |
| 無鹵素 | 是 |
安全提示
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约50 cNm）。
