7/8" Zweifachverteiler, Polzahl: 5, ungeschirmt, löten, IP68, VDE

Abbildung 09 2475 100 05 - 7/8 — Abbildung

3D Ansicht 09 2475 100 05 - 7/8 — 3D Ansicht

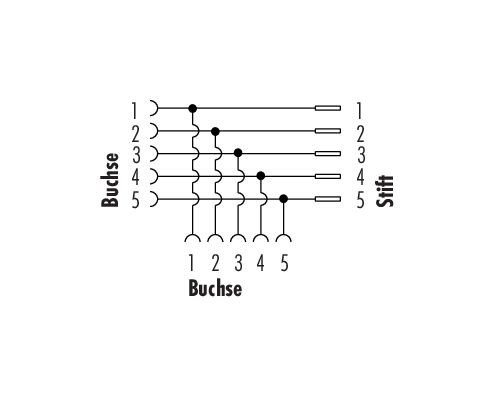

Belegungspläne 09 2475 100 05 - 7/8 — Belegungspläne

Maßzeichnung 09 2475 100 05 - 7/8 — Maßzeichnung

Polbild (Steckseite) 09 2475 100 05 - 7/8 — Polbild (Steckseite)

Artikelnummer	09 2475 100 05
Steckverbinder-Bauform	Zweifachverteiler
Ausführung	T-Stuecke
Steckverbinder Verriegelung	schrauben
Anschlussart	löten
Schutzart	IP68
Grenztemperatur von / bis	-30 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	72.80
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	300 V
Bemessungs-Stoßspannung	4000 V
Bemessungsstrom	8,0 A
Verschmutzungsgrad	3
Überspannungskategorie	II
Isolierstoffgruppe	I
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	Macromelt
Material Kontaktkörper	PUR
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	1893898a-5a91-4a2e-bd81-75b616eb5786

Zulassungen	VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird empfohlen den Gewindering mit 1,5 Nm anzuziehen. Ein passender Drehmomentschlüssel ist als Zubehör erhältlich (Bestell.-Nr. 07 0082 000).
