Subminiatuur connector
Filter producten
Aantal polen
Het aantal polen geeft het aantal contacten van een connector aan.
Vergrendeling
De vergrendeling beschrijft hoe de pen- en buselementen met elkaar worden verbonden.
  • Push Pull De steekverbinding kan eenvoudig worden vergrendeld door simpelweg te drukken. Om de verbinding los te maken, moet de huls aan de stekker worden teruggetrokken.
Beschermingsgraad
De beschermingsgraden volgens IEC 60529 zijn bij verschillende artikelen van toepassing en geven informatie over de bescherming tegen het binnendringen van water en vaste materialen, bijvoorbeeld stof.
  • IP67 Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (diepte: 1 m, duur: 30 minuten).
Geleiding
Via de keuze van de uitvoering kunnen bepaalde technische specificaties worden gedefinieerd, bijvoorbeeld kabeluitgang of afmeting.
Montagewijze
Connectoren kunnen worden onderscheiden door de montagewijze: connectoren die aan apparaatbehuizingen (montage op paneel) worden gemonteerd en connectoren die aan kabels worden bevestigd.
  • Behuizingmontage Connectoren die aan apparaatbehuizingen kunnen worden gemonteerd. De bevestiging kan met een borgmoer of door inschroeven (draadgat vereist) worden gerealiseerd.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afschermbaar of afgeschermd is. Dit is noodzakelijk, indien de door de connector geleide signalen of data alsmede andere apparaten niet door elektromagnetische effecten mogen worden gestoord.
Productsegment
Binder-toepassingsgebieden resp. aard van de connector.
  • Subminiatuur Connectoren in een zeer compacte uitvoering met de vergrendelingstypen M9, snap-in, bajonet, push-pull en een buitendiameter van 8-14,5 mm.
Aansluiting
De aansluitwijze definieert hoe kabels, draden of printplaten op de connector kunnen worden aangebracht.
  • solderen Het contact en de draden van een kabel worden door middel van soldeertin verbonden.

Micro push-pull IP67

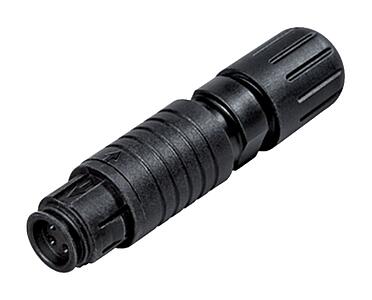

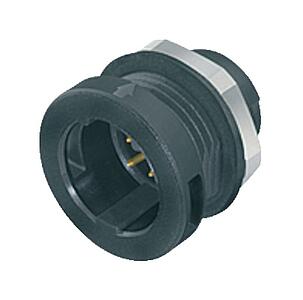

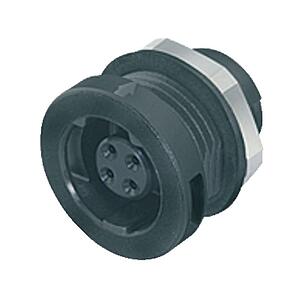

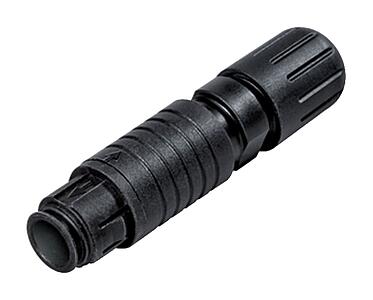

De 3 tot 5-polige stekkers van de 420-serie zijn ontworpen voor een nominale stroom van 1A bij 125V en zijn uitgerust met een push-pull vergrendelingssysteem dat voldoet aan de eisen van beschermingsklasse IP67 bij de paring. De behuizing van de kabelconnector heeft een diameter van slechts 9,5 mm, die van de flensconnectoren 12,6 mm. Er zijn meer dan 1000 paringscycli mogelijk, de maximale aansluitdoorsnede is 0,14 mm² en de connectoren hebben een soldeerverbinding.
