RD24 Vinkeluttag, antal poler: 3+PE, 10,0-12,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, PG 13,5

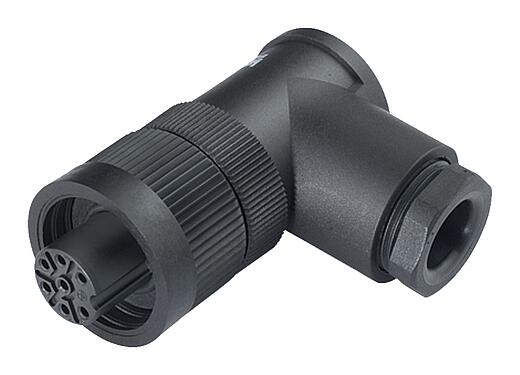

Illustration 99 4222 215 04 - RD24 Vinkeluttag, antal poler: 3+PE, 10,0-12,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, PG 13,5 — Illustration

3D-visning 99 4222 215 04 - RD24 Vinkeluttag, antal poler: 3+PE, 10,0-12,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, PG 13,5 — 3D-visning

Reduceringskurva 99 4222 215 04 - RD24 Vinkeluttag, antal poler: 3+PE, 10,0-12,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, PG 13,5 — Reduceringskurva

Komponentritning 99 4222 215 04 - RD24 Vinkeluttag, antal poler: 3+PE, 10,0-12,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, PG 13,5 — Komponentritning

Skalritning 99 4222 215 04 - RD24 Vinkeluttag, antal poler: 3+PE, 10,0-12,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, PG 13,5 — Skalritning

Kontaktarrangemang (anslutningssidan) 99 4222 215 04 - RD24 Vinkeluttag, antal poler: 3+PE, 10,0-12,0 mm, oskärmad, skruvkläm, IP67, UL, ESTI+, VDE, PG 13,5 — Kontaktarrangemang (anslutningssidan)

Artikelnummer	99 4222 215 04
Kontakttyp	Vinkeluttag
Version	Anslutningsdon bussning vinklad
Kopplingsmetod	skruvning
Kontakttermineringstyp	skruvkläm
Skyddsklass	IP67
Tvärsnitt ledare	max. 2,50 mm² / AWG 14
Kabelingång	10,0-12,0 mm
Möjlighet till rotation	45° (8 kodalternativ)
Temperaturområde från / till	-40 °C / 100 °C
Mekanisk livslängd	> 500 anslutningscykler
Vikt (gr)	45.53
Tullvarukod	85369010
Ursprungsland	DE

Märkspänning	400 V (600 V UL)
Märkspänning UL	11768
Märkt impulsspänning	6000 V
Märkström	16 A (12 A UL)
Isoleringsmotstånd	≥ 10¹⁰ Ω
Nedsmutsningsgrad	3
Överspänningskategori	III
Isolationsgrupp	III
EMC godkänd	oskärmad

Material kontaktinsats	PBT (UL94 V-0)
material kontaktelement	CuZn(mässing)
Plätering kontaktelement	Ag (silver)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	6b746e68-a0f6-48da-a167-15dc05744a76

Godkännanden	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Lågspänningsdirektiv	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
