  4. Micro Push-Pull IP67 Kabelplugg, antal poler: 5, 3,0-4,0 mm, oskärmad, lödning, IP67
Beställning nr: 99 4713 00 05

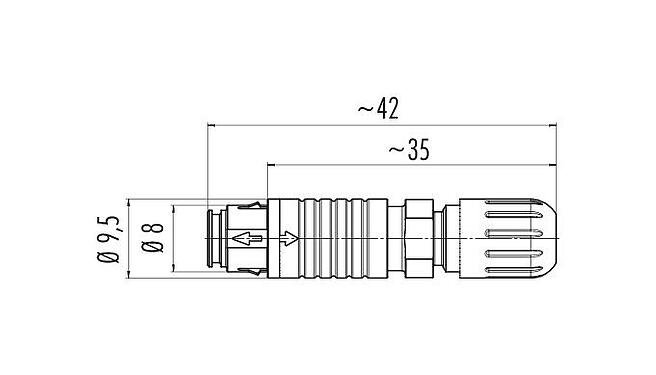

Micro Push-Pull IP67 Kabelplugg, antal poler: 5, 3,0-4,0 mm, oskärmad, lödning, IP67

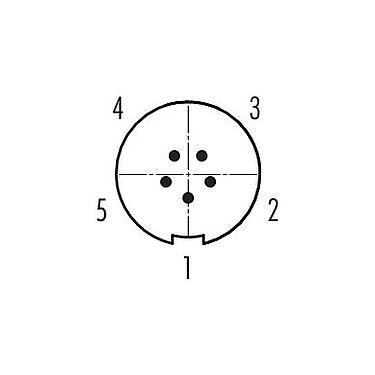

Tillgängligt antal kontakter
Produktjämförelse
Nedladdningar
Allmänna värden
Merless
Artikelnummer 99 4713 00 05
Kontakttyp Kabelplugg
Version Anslutningsdon pin rakt
Kopplingsmetod Micro Push-Pull
Kontakttermineringstyp lödning
Skyddsklass IP67
Tvärsnitt ledare max. 0,14 mm² / AWG 26
Kabelingång 3,0-4,0 mm
Temperaturområde från / till -40 °C / 80 °C
Mekanisk livslängd > 1000 anslutningscykler
Vikt (gr) 2.81
Tullvarukod 85369010
Märkspänning 125 V
Märkt impulsspänning 1500 V
Märkström (40°C) 1,0 A
Nedsmutsningsgrad 2
Överspänningskategori II
Isolationsgrupp II
EMC godkänd oskärmad
Material kontakthus PA
Material kontaktinsats PA
material kontaktelement CuZn(mässing)
Plätering kontaktelement Au (guld)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 9afe691d-afe6-46a0-bc08-d8a196a5428b
eCl@ss 11.1 27-44-01-02
ETIM 7.0 EC002635
Lågspänningsdirektiv 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Säkerhetsmeddelanden
  1. Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
  2. Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
  3. Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
  4. Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
