注文する: 76 0132 0011 00004-0200

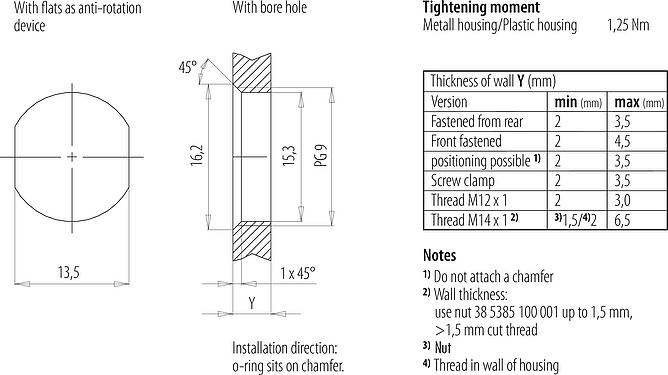

M12 メスパネルマウントコネクタ, 極数: 4, 非シールド, 単線, IP68, UL 2238, PG 9, フロントマウント
M12-A, シリーズ 763, オートメーションテクノロジー - センサ＆アクチュエータ
3Dビュー(クリックで起動)
一般的な機能
開く閉じる| 注文番号 |
76 0132 0011 00004-0200
旧製品番号: 09 3432 00 04
|
| お知らせ |
旧オーダー番号から新オーダー番号への変更に伴い、技術仕様に差異が生じる場合がありますのでご了承ください。製品に関する詳細なご質問は、このウェブページの右側にある「カスタマーサービスへのお問い合わせ」をご利用ください。
開く |
| コネクタ設計 | メスパネルマウントコネクタ |
| 設計基準 | DIN EN 61076-2-101 |
| コーディング | Aコード |
| ワイヤー長さ | 0.2m (標準0.2m. その他の長さはご相談に応じます) |
| コネクタ形状 | コネクタメスストレート |
| コネクタロックシステム | ネジ |
| 終端処理 | 単線 |
| IP保護等級 | IP68 |
| 接続断面 | 0.25mm² / AWG 24 |
| 温度範囲 | -40 °C / 85 °C |
| 機械的な操作 | > 嵌合回数100 |
| 重量(g) | 12.45 |
| 関税番号 | 85369010 |
| 原産国 | DE |
電気的パラメータ
開く閉じる| 定格電圧 | 250V |
| 定格インパルス電圧 | 2500V |
| 定格電流(40℃) | 4.0A |
| 絶縁抵抗 | > 108 Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 材料群 | III |
| ＥＭC対応 | 非シールド |
材料
開く閉じる| ハウジング部材質 | ニッケルメッキ亜鉛ダイカスト |
| 接触体の材質 | PA 黒 |
| 接触材料 | CuSn (ブロンズ) |
| 接点めっき | Au (ゴールド) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFASの存在 | 19d32ac6-b657-4541-8976-244ab86f51fb |
リッツ線に関するデータ
開く閉じる| 電線の構造 | |
| 断面積 (mm²) | 4x0.25mm² |
| 断面積 (AWG) | 4xAWG 24 |
| 線径 | 1,5 mm |
| 線色 |
ホワイト 茶色 青 黒 |
| シース材質 | PVC |
| 線材 | Cu（錫メッキ |
| 線構造 | 7x0.203mm |
| 電気特性 | |
| 定格電圧 | 300V |
| 定格サージ電圧 | 3000V |
| 線抵抗 | 90 Ω/Km (20°C) |
| 絶縁抵抗 | 20.0 MΩ/Km (20 °C) |
| 熱特性 | |
| 温度範囲の移動範囲（°C） | -10 °C / 105°C |
| 温度範囲 固定配線 始点/終点 (°C) | -30 °C / 105°C |
認可・承認
開く閉じる| 入試のご案内 | UL 2238 |
分類
開く閉じる| ETIM 9.0 | EC003570 |
セキュリティに関するお知らせ
- 負荷のかかった状態でコネクタプラグの抜き差しをしないで下さい。不遵守や不適切な使用は、事故の原因となり得ます
- プラントエンジニアリング、制御、電気設備工事などの用途に向けて開発されたコネクタです。コネクタが他の用途にも使用できるかどうかは、ユーザーが責任を持って確認してください。
- コネクタの不用意な開封を防ぐため、触ると危険な電圧の回路で使用する場合は、ハウジングとコネクタヘッド間のネジ部をシアノアクリレート系の接着剤で固定してください。これは、IEC 61140（EN 61140、VDE 0140-1）に準拠したSELVおよびPELV回路で使用されるコネクタには適用されません。
- 触ると危険な電圧の回路で使用されるコネクタは、適用される法規制や基準を考慮して、電気工学の訓練を受けた者のみが取り付け、またはその監督下で使用することができます。
- 誤ってコネクターを外すことがないように、ユーザーは適切な安全対策を講じる必要があります。
- エンクロージャ保護IP67およびIP68のプラグコネクタは、水中での使用には適していません。屋外で使用する場合は、プラグコネクタを腐食から別途保護する必要があります。IP保護等級の詳細については、「技術情報」ダウンロードセンターを参照してください。
- ケーブルコネクタをデバイスコネクタで固定するには、ネジリングを「手で締め付ける」（約60cNm）。
- 誤ってコネクターを外すことがないように、ユーザーは適切な安全対策を講じる必要があります。また、ユーザーはケーブルが適切に固定されていることを確認する必要があります。
