  4. M12 Duo-Kabelstecker, Polzahl: 4, 2 Kabel mit Ø 2,1-3,0 mm oder Ø 4,0-5,0 mm, ungeschirmt, schraubklemm, IP67, UL
Artikelnummer: 99 0429 142 04

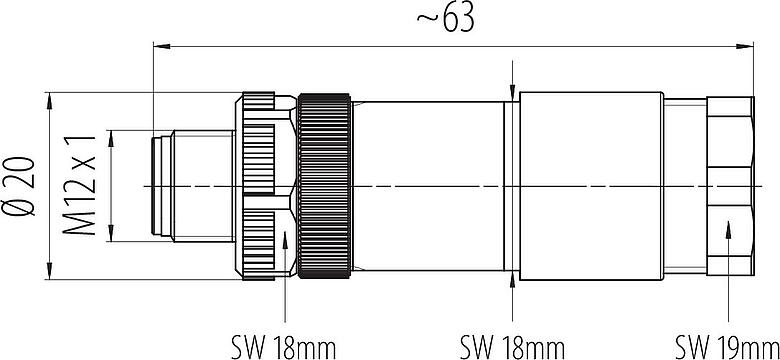

M12 Duo-Kabelstecker, Polzahl: 4, 2 Kabel mit Ø 2,1-3,0 mm oder Ø 4,0-5,0 mm, ungeschirmt, schraubklemm, IP67, UL

M12-A, Serie 713, Automatisierungstechnik - Sensorik und Aktorik
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 0429 142 04
Steckverbinder-Bauform Duo-Kabelstecker
Bauartnorm DIN EN 61076-2-101
Ausführung Duo Kabelstecker
Steckverbinder Verriegelung schrauben
Anschlussart schraubklemm
Schutzart IP67
Anschlussquerschnitt max. 0,75 mm² / AWG 18
Kabeldurchlass 2 Kabel mit Ø 2,1-3,0 mm oder Ø 4,0-5,0 mm
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 50 Steckzyklen
Gewicht (gr) 21.72
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 250 V
Bemessungs-Stoßspannung 2500 V
Bemessungsstrom 4 A (3 A UL)
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe III
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
Material Kontaktkörper PA
Material Kontakt CuZn (Messing)
Kontaktoberfläche CuSnZn (Optalloy)
Material Verriegelung PA
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 355c1186-2434-4b3c-aa78-8dc82f4e3cd7
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)

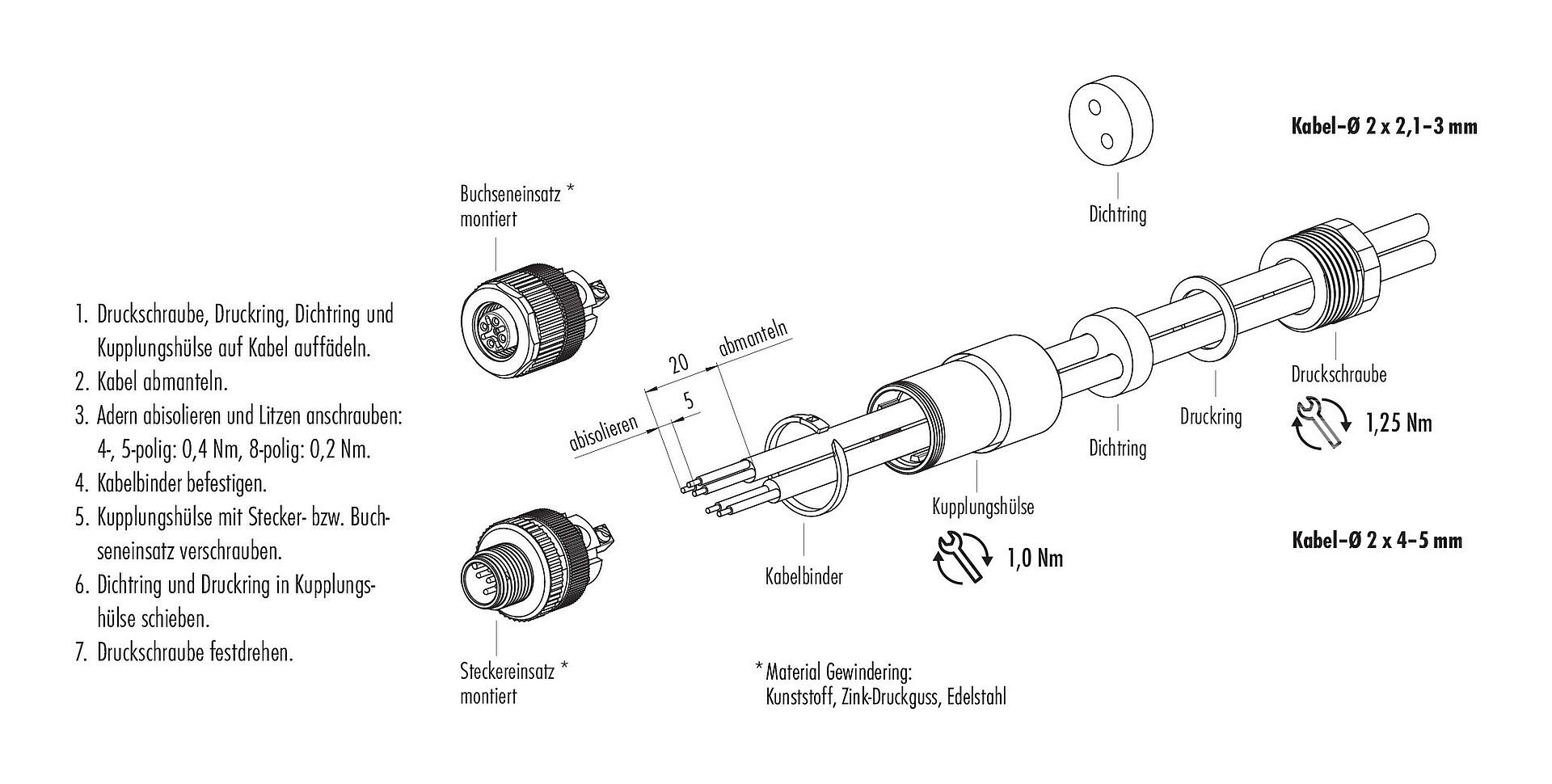

Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  5. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  6. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
  7. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
