Push Pull Embase mâle, Contacts: 8, non blindé, souder, IP40

Illustration 09 4831 25 08 - Push Pull Embase mâle, Contacts: 8, non blindé, souder, IP40 — Illustration

Vue 3D 09 4831 25 08 - Push Pull Embase mâle, Contacts: 8, non blindé, souder, IP40 — Vue 3D

Dessin des composants 09 4831 25 08 - Push Pull Embase mâle, Contacts: 8, non blindé, souder, IP40 — Dessin des composants

Dessin coté 09 4831 25 08 - Push Pull Embase mâle, Contacts: 8, non blindé, souder, IP40 — Dessin coté

Instructions de montage / Découpe du panneau 09 4831 25 08 - Push Pull Embase mâle, Contacts: 8, non blindé, souder, IP40 — Instructions de montage / Découpe du panneau

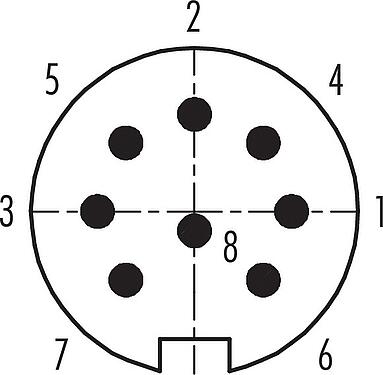

Disposition des contacts (Côté plug-in) 09 4831 25 08 - Push Pull Embase mâle, Contacts: 8, non blindé, souder, IP40 — Disposition des contacts (Côté plug-in)

Référence	09 4831 25 08
Design du connecteur	Embase mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	Push-Pull
Connexion	souder
Indice de protection	IP40
Aire de section transversale	0,75 mm² / AWG 18
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 1000 Cycles d'accouplement
Poids (g)	20.80
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	500 V
Courant nominal (40 °C)	5,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	I
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	47cdb0dc-3393-44dc-bfff-0e9ad0ae4e7f

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
