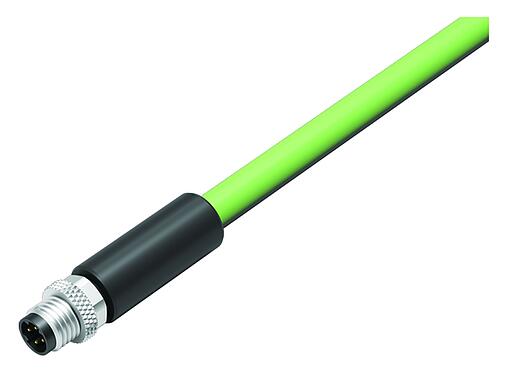

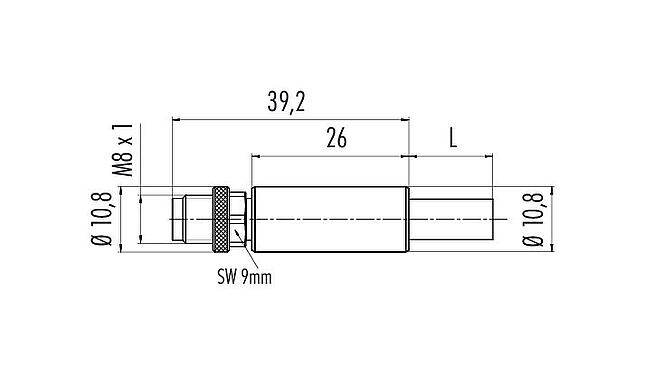

  4. M8 Kabelplugg, antal poler: 4, skärmad, fastgjuten på kabeln, IP67, Profinet/Ethernet CAT5e, PUR, grön, 4 x AWG 22, 2 m
Beställning nr: 77 5429 0000 50704-0200

M8 Kabelplugg, antal poler: 4, skärmad, fastgjuten på kabeln, IP67, Profinet/Ethernet CAT5e, PUR, grön, 4 x AWG 22, 2 m

M8-D, Serie 818, Automatiseringsteknik – dataöverföring
(Standard 2 m och 5 m. Andra längder finns tillgängliga på begäran).
Produktjämförelse
Nedladdningar
Allmänna värden
Merless
Artikelnummer 77 5429 0000 50704-0200
Kontakttyp Kabelplugg
Typ standard DIN EN 61076-2-114
Kabellängd 2 m (Standard 2 m och 5 m. Andra längder finns tillgängliga på begäran).
Version Anslutningsdon pin rakt
Kopplingsmetod M8x1
Kontakttermineringstyp fastgjuten på kabeln
Skyddsklass IP67
Tvärsnitt ledare 0,34 mm² / AWG 22
Temperaturområde från / till -25 °C / 85 °C
Mekanisk livslängd > 100 anslutningscykler
Vikt (gr) 130.00
Tullvarukod 85444290
Ursprungsland DE
Märkspänning 63 V
Märkt impulsspänning 1500 V
Märkström 4,0 A
Isoleringsmotstånd > 108 Ω
Nedsmutsningsgrad 3
Överspänningskategori II
Isolationsgrupp I
EMC godkänd skärmad
Sköldanslutning Skärm på den gängade ringen
Material kontaktinsats PUR svart
material kontaktelement CuZn(mässing)
Plätering kontaktelement Au (guld)
Kopplingsmaterial CuZn (mässing)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 4182f23a-980d-4022-8f60-cdde6dd0bb79
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
RoHS-direktivet 2011/65/EU (EN 50581:2012)
Kabeldata
Merless
Kabelns struktur
Typ av kabel Profinet/Ethernet CAT5e
Kabeldiameter 6,7 mm
Tvärsnitt 4 x AWG 22
Mantel material PUR
Isolering ledare Polyolefin
Kabelfärg grön
Elektriska egenskaper
Ledarmotstånd 55 Ω/Km (20°C)
Mekaniska egenskaper
böjradie kabel fast installation ≥ 5 x Ø
böjradie kabel rörlig installation ≥ 15 x Ø
Böjningscykler 2 miljoner
Tillåten acceleration max. 2 m/s²
Hastighet horisontellt max. 5 m
Hastighet vertikalt max. 5 m
Hastighet 200 m/min
Termiska egenskaper
Temperaturområde rörlig kabeln från / till -20 °C / 60 °C
Temperaturområde fast kabel från / till -40 °C / 80 °C
Andra egenskaper
Halogenfri ja
Säkerhetsmeddelanden
  1. Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
  2. Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
  3. För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
  4. Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
  5. Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
  6. Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
  7. Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
  8. För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 40 cNm).
