  4. Bajonett Flanschdose, Polzahl: 5, ungeschirmt, löten, IP40
Artikelnummer: 09 0998 00 05

Bajonett Flanschdose, Polzahl: 5, ungeschirmt, löten, IP40

Bajonett, Serie 710, Subminiatur Steckverbinder
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 09 0998 00 05
Steckverbinder-Bauform Flanschdose
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung Bajonett
Anschlussart löten
Schutzart IP40
Anschlussquerschnitt 0,25 mm² / AWG 24
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 500 Steckzyklen
Gewicht (gr) 1.72
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 125 V
Bemessungs-Stoßspannung 1500 V
Bemessungsstrom 3,0 A
Isolationswiderstand ≥ 1010 Ω
Verschmutzungsgrad 1
Überspannungskategorie II
Isolierstoffgruppe III
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
Material Kontaktkörper PA (UL94 V-0)
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer b61916db-2a8a-4852-b261-f3a137dc058f
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569

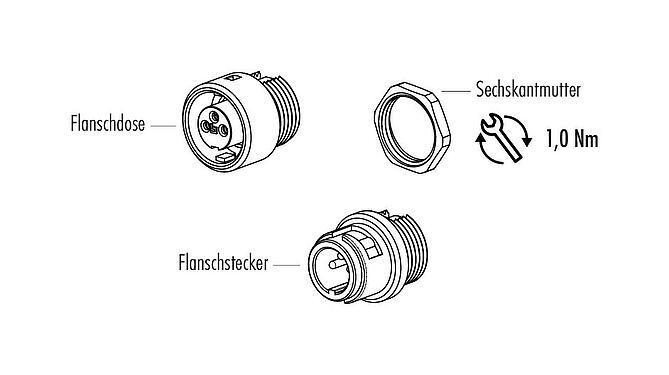

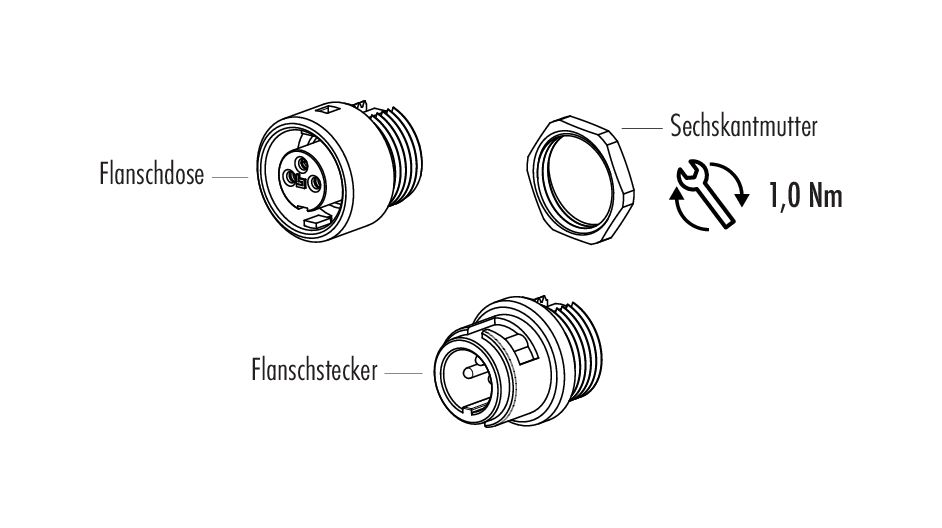

Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  5. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
