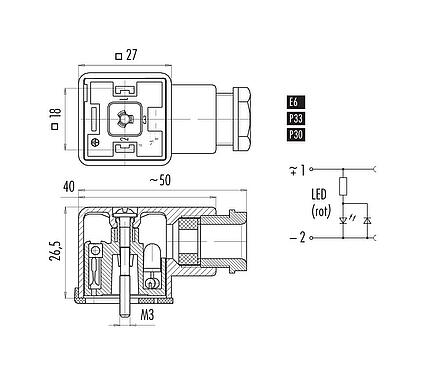

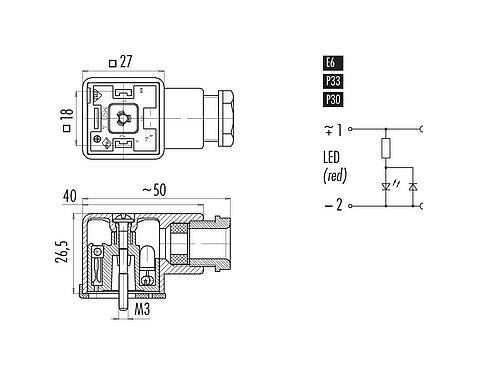

  4. Conector hembra de potencia, Número de contactos: 2+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP40 sin junta, Circuito P30, con LED PNP
Número de parte: 43 1714 131 03

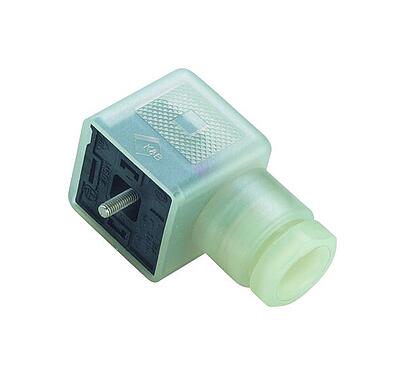

Conector hembra de potencia, Número de contactos: 2+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP40 sin junta, Circuito P30, con LED PNP

Modelo A, serie 210, Tecnología de automatización - conectores de válvulas solenoides
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 43 1714 131 03
Diseño de conector Conector hembra de potencia
Tipo estándar DIN EN 175301-803
Versión Conector hembra recto
Sistema de bloqueo de conector Tornillo central
Terminación tornillo extraíble
Grado de protección IP40 sin junta
IP65 con junta, ver accesorios
Área de la sección transversal 0,34-1,50 mm²
Salida de cable 6,0-8,0 mm
Rango de temperatura desde / hasta -25 °C / 85 °C
Operacion mecanica > 50 ciclos de conexión
Información adicional Circuito P30
con LED PNP
Peso (gr) 21.33
Número de arancel aduanero 85369010
País de origen HU
Voltaje nominal 230 V
Voltaje de impulso nominal 4000 V
Corriente nominal (40 ° C) 10,0 A
Grado de contaminación 3
Categoría de sobrevoltaje III
Grupo de materiales III
Cumplimiento de EMV sin blindaje
Alambrado P30
Material de la carcasa PC
Material del cuerpo de contacto PA (UL94 HB)
Material de contacto CuSn (bronce)
Chapado de contacto Ni (níquel)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP dc11424a-fe66-4f0c-bc28-661b4956615a
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002635
Directiva de baja tensión 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avisos de seguridad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  4. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  5. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  6. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
