Numer części: 70 4433 246 04

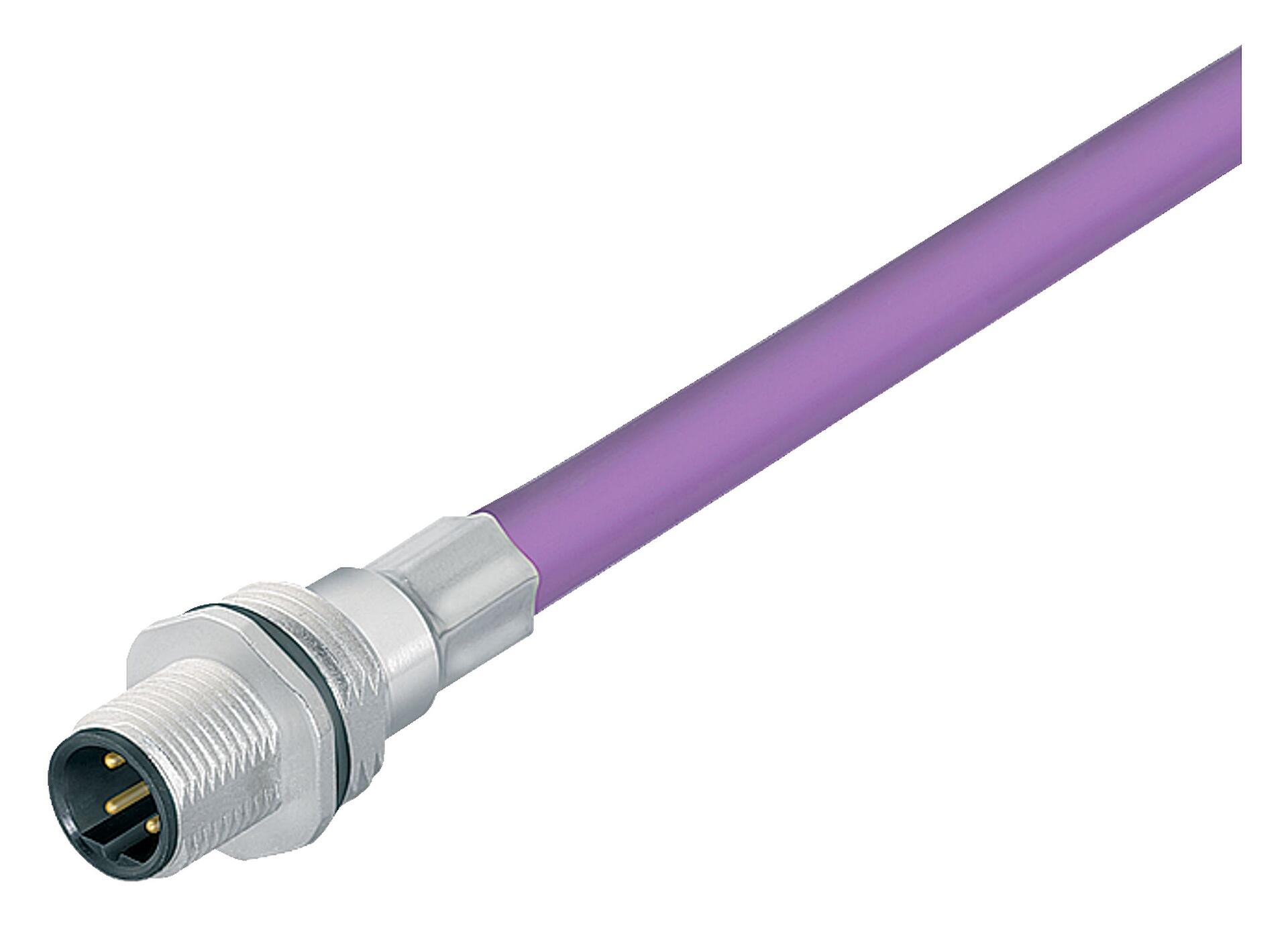

M12 Złącze panelowe męskie, Kontaktów: 2, ekranowany, z zamontowanym kablem, IP68, M16x1,5, Profibus, PUR, fioletowy, 1 x 2 x 0,25 mm², 0,5 m
M12-B, seria 766, Technologia automatyzacji - transmisja danych
Cechy ogólne
więcejmniejNumer części | 70 4433 246 04 |
Konstrukcja złączy | Złącze panelowe męskie |
Typ standardowy | DIN EN 61076-2-101 |
Długość kabla | 0,5 m (Inne długości są dostępne na zamówienie). |
Wersja | Złącze męskie proste |
System blokady złączy | śruba |
Obtrysk na kablu | z zamontowanym kablem |
Stopień ochrony | IP68 |
Przekrój przewodu | 0,25 mm² / AWG 24 |
Zakres temperatur od/do | -25 °C / 80 °C |
Ilość cykli łączenia | > 100 cykli łączenia |
Waga (gr) | 45.00 |
Numer taryfy celnej | 85444290 |
Kraj pochodzenia | HU |
Parametry elektryczne
więcejmniejNapięcie znamionowe | 60 V |
Znamionowe napięcie udarowe | 1500 V |
Prąd znamionowy | 4,0 A |
Rezystancja izolacji kabla | > 108 Ω |
Stopień zanieczyszczenia | 3 |
Kategoria przepięciowa | II |
Grupa materiałowa | II |
Zgodność z EMV | ekranowany |
Połączenie osłonowe | Ekran do obudowy |
Materiał
więcejmniejMateriał styków | Odlew cynkowy, niklowany |
Materiał korpusu styków | PA |
Materiał styku | CuZn (mosiądz) |
Pokrycie styku | Au (złoto) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numer SCIP | 864414bf-e08f-4581-aa06-6109c004221f |
Klasyfikacje
więcejmniejeCl@ss 11.1 | 27-44-01-03 |
ETIM 9.0 | EC002638 |
Dane dotyczące kabla
więcejmniejKonstrukcja kabla | |
Typ kabla | Profibus |
Średnica kabla | 7,8 mm |
Przekrój żyły | 1 x 2 x 0,25 mm² |
Materiał powłoki | PUR |
Izolacja przewodów | Pianka PE |
Budowa pojedynczej żyły | 19 x 0,127 mm |
Kolor kabla | fioletowy |
Inne cechy | |
Bezhalogenowy | tak |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
