Artikelnr.: 77 9835 0000 00004

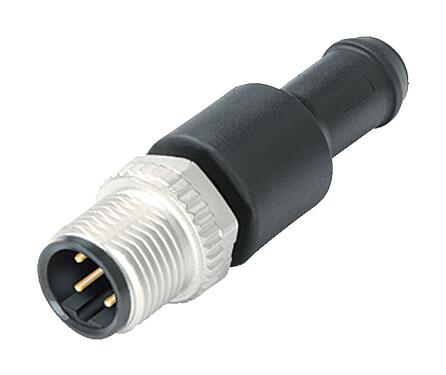

M12 Afsluitweerstand male, aantal polen: 4, onafgeschermd, IP69K, Profibus, PUR

M12-B, Serie 766, Automatiseringstechniek – Gegevensoverdracht
Vergelijking
Downloads
Algemene kenmerken
meerminder
Artikelnummer 77 9835 0000 00004
Alternatief bestelnummer: 79 4329 109 04
Aanwijzing
Let op: door de overgang van de oude naar de nieuwe bestelnummers kunnen er afwijkingen in de technische specificaties optreden. Gebruik voor specifieke vragen over het product de optie “Contact met Customer Service” aan de rechterkant.
meer
Connectorconstructie Afsluitweerstand male
Type standaard DIN EN 61076-2-101
Versie Connector mal recht
Connectorvergrendeling schroeven
Beschermingsgraad IP69K
Grenstemperatuur van/tot -25 °C / 90 °C
Mechanische levensduur > 100 insteekcycli
Weight (g) 9.58
Customs tariff number 85369010
Land van herkomst DE
Nominale spanning 250 V
Nominale stootspanning 1500 V
Nominale stroom 4,0 A
Insulation resistance > 108 Ω
Vervuilingsgraad 3
Overspanningscategorie II
Materiaalgroep II
EMC-naleving onafgeschermd
Materiaal van de behuizing PUR
Materiaal van de contactbasis PUR
Materiaal van het contact CuZn (messing)
Contactbedekking Au (goud)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 6cc2faa4-858c-4022-823b-302c2973436d
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Laagspanningsrichtlijn 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Kabelgegevens
meerminder
Structuur van de kabel
Kabeltype Profibus
Materiaal van de behuizing PUR
Structuur enkele draad 42 x 0,10 mm
Andere kenmerken
Halogeenvrij ja
Veiligheidsinstructies
  1. De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
  2. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  3. Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
  4. De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
  5. Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
  6. De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
  7. Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
