Artikelnr.: 09 5241 00 05
M12 Doorvoer voor schakelkast, aantal polen: 5, afgeschermd, stekerbaar, IP67, M12x1,0
Serie 765, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
Er is een nieuwere versie van dit artikel
Directe vergelijking oude/nieuwe versie
09 5241 10 05
M12 Doorvoer voor schakelkast, aantal polen: 5, afgeschermd, stekerbaar, IP67, UL 2238, M12x1,0, Achterwandmontage
Automatiseringstechniek – Sensoren en Actuatoren
Algemene kenmerken
meerminder| Artikelnummer | 09 5241 00 05 |
| Connectorconstructie | Doorvoer voor schakelkast |

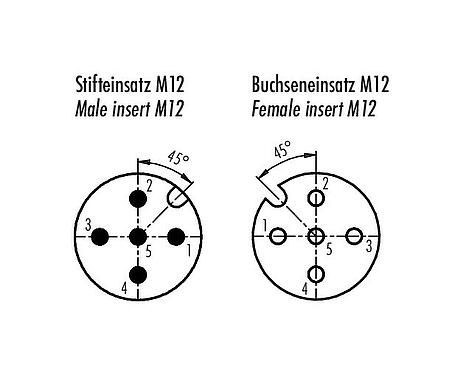

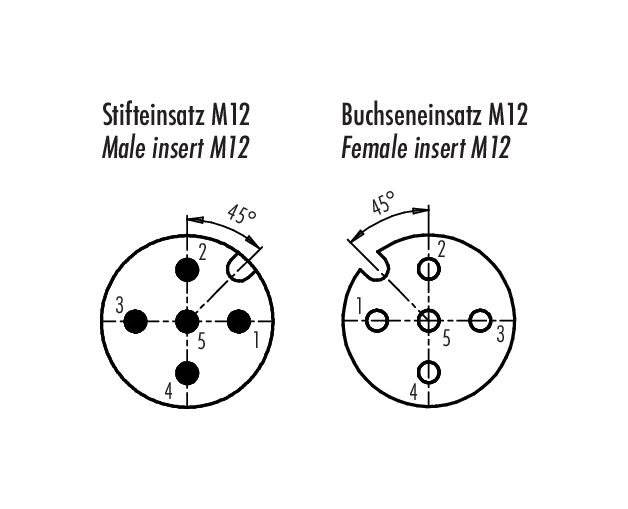

| Codering | A-gecodeerd |
| Versie | Doorvoer voor schakelkast |
| Connectorvergrendeling | schroeven |
| Aansluiting | stekerbaar |
| Beschermingsgraad | IP67 |
| Grenstemperatuur van/tot | -25 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 63.19 |
| Customs tariff number | 85369010 |
| Land van herkomst | DE |
Elektrische kenmerken
meerminder| Nominale spanning | 60 V |
| Nominale stootspanning | 1500 V |
| Nominale stroom | 4,0 A |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | II |
| Materiaalgroep | II |
| EMC-naleving | afgeschermd |
| Shield verbinding | Afscherming op de behuizing |
Materialen
meerminder| Materiaal van de contactbasis | PA |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| Vergrendelingsmateriaal | Gespuitgiet zink vernikkeld |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 1f428ce1-5c14-4649-97ef-1ff6167df283 |
Classificaties
meerminder| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Conformiteitsverklaringen
meerminder| Laagspanningsrichtlijn | 2014/35/EU (EN 60204-1:2018 | 2011/65/EU;EN 50581:2012 | 2014/35/EU;EN 60529:1991) |
| RoHS-richtlijn | 2011/65/EU (EN 50581:2012) |
