Auto­matiserings­techniek - sensoren en actuatoren
Filter producten
Connectie type
Het connectortype kan worden gebruikt om onderscheid te maken tussen onze producten voor installatie in een apparaatbehuizing en kabeldelen. Het connectortype beschrijft het verschil tussen connectoren die worden gemonteerd op behuizingen en connectoren die worden bevestigd op kabels en andere verbindingscomponenten voor de distributie van signalen en spanningen.
Design
Een stekker bestaat uit een mannelijk deel (pin) en een vrouwelijk deel (bus). Afhankelijk van het ontwerp is het mannelijke of vrouwelijke deel permanent geïnstalleerd of bevindt het zich aan het uiteinde van een kabel.
Aantal polen
Het aantal polen beschrijft het aantal contacten van een connector.
Geleiding
De kabeluitgang wordt bepaald door het gekozen ontwerp.
Vergrendeling
Het vergrendelmechanisme beschrijft hoe de stekker en het stopcontact met elkaar verbonden zijn.
Aansluiting
Het verbindingstype bepaalt hoe kabels, gevlochten draden of printplaten op de connector kunnen worden aangesloten.
Codering
De connectorelementen, stekker en bus, moeten op elkaar worden uitgelijnd voordat ze worden vergrendeld (gecodeerd). Dit voorkomt onjuiste paring.
Nominale spanning
De nominale spanning is de elektrische spanning die is toegewezen aan de stekkerverbinding.
Nominale stroom
De nominale stroom is de elektrische stroom die aan de connector is toegewezen.
Beschermingsgraad
De beschermingsklassen volgens IEC60529 worden in verschillende artikelen gebruikt en geven informatie over de bescherming tegen het binnendringen van water en vaste stoffen zoals stof.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector is afgeschermd of afschermbaar is. Dit is nodig als de signalen of gegevens die door de connector worden geleid en externe apparaten niet mogen worden verstoord door elektromagnetische effecten.
Materiaal van de behuizing
Connectoren worden gemaakt van verschillende materialen, afhankelijk van de toepassing of vereisten. We bieden metalen en kunststof behuizingen voor onze producten.
Toestemming
Onze artikelen hebben verschillende goedkeuringen die je hier kunt voorselecteren.
Kabeltype
Door het kabeltype te selecteren, kan een voorselectie worden gemaakt voor de betreffende toepassing.
Materiaal van de behuizing
Het materiaal van de kabelmantel. PUR, TPE, TMPU of TPE-U kabels hebben elk verschillende technische eigenschappen.
Kabel kleur
De kleur van de kabelmantel.
Kabellengte
Onze artikelen met gegoten of voorgeassembleerde kabels hebben verschillende kabellengtes. Het beschrijft de lengte van de kabel vanaf het uiteinde van de connector. Als de gewenste kabellengte er niet bij staat, neem dan contact op met onze verkoopafdeling.
Vergrendelingsmateriaal
Het vergrendelmechanisme is gemaakt van kunststof of metaal, afhankelijk van de technische vereisten of prestatiegegevens van de stekker.
Industry
De belangrijkste sectoren die worden aanbevolen voor de vereisten, normen en typische toepassingen van de overeenkomstige bindartikelen.
Lengte draden
De strengdraad is een elektrische geleider die bestaat uit dunne afzonderlijke draden en daarom gemakkelijk te buigen is. De afzonderlijke draden van de strengdraad worden meestal omsloten door een gemeenschappelijke isolerende mantel en zijn verkrijgbaar in verschillende lengtes.
Montagerichting
De montagerichting voor flensverbindingen bepaalt vanaf welke kant een item kan worden gemonteerd.
Montagedraad
Onze producten hebben verschillende draadmaten voor de apparaataansluiting, afhankelijk van het ontwerp. Deze zijn verkrijgbaar in verschillende varianten.
Doorsnede aansluiting
De aansluitdoorsnede bepaalt de mogelijke grootte van een strengdraad op een contact in de flens of configureerbare connector. Doorsnedes van 0,08 mm² tot 6,0 mm² zijn hier mogelijk. Omdat verschillende takken van industrie ook werken met geleiders volgens de American Wire Gauge (AWG), worden beide eenheden hieronder gespecificeerd.
Toon producten
  1. Producten
  2. Automatiseringstechniek - sensoren en actuatoren
  3. M5

M5 sensor connector voor automatiseringstechniek

Serie als pdf (503 KB)
Toebehoren als pdf (48 KB)

Deze ronde connectoren met schroefvergrendeling volgens DIN EN 61076-2-105 zijn verkrijgbaar als rechte en haakse kabelversies en als eenvoudig te monteren male- and female panel mount connectors. Een moer dient als trilbeveiliging. Er is keuze uit 3 en 4 vergulde messing contacten met een nominale stroom van 1A bij een nominale spanning van 60V. De beschermingsklasse is IP67.

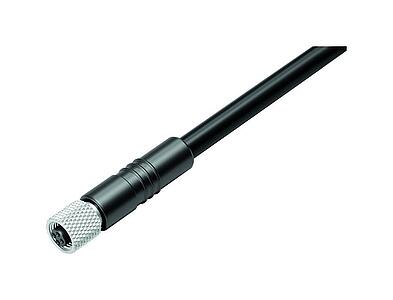

Automatiseringstechniek – Sensoren en Actuatoren--Kabeldoos_707_2_KD_umspritzt_schirm
77 3450 0000 50003-0500
M5 Kabeldoos, aantal polen: 3, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 3 x 0,25 mm², 5 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Kabeldoos_707_2_KD_umspritzt_schirm
77 3450 0000 40004-0200
M5 Kabeldoos, aantal polen: 4, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 4 x 0,14 mm², 2 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Kabeldoos_707_2_KD_umspritzt_schirm
77 3450 0000 40004-0500
M5 Kabeldoos, aantal polen: 4, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 4 x 0,14 mm², 5 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Kabeldoos_707_2_KD_umspritzt_schirm
77 3450 0000 50004-0200
M5 Kabeldoos, aantal polen: 4, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 4 x 0,25 mm², 2 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Kabeldoos_707_2_KD_umspritzt_schirm
77 3450 0000 50004-0500
M5 Kabeldoos, aantal polen: 4, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 4 x 0,25 mm², 5 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details

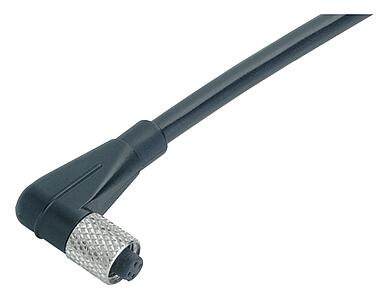

Automatiseringstechniek – Sensoren en Actuatoren--Female haakse connector_707_2_WD
77 3454 0000 40003-0200
M5 Female haakse connector, aantal polen: 3, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 3 x 0,14 mm², 2 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Female haakse connector_707_2_WD
77 3454 0000 40003-0500
M5 Female haakse connector, aantal polen: 3, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 3 x 0,14 mm², 5 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Female haakse connector_707_2_WD
77 3454 0000 50003-0200
M5 Female haakse connector, aantal polen: 3, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 3 x 0,25 mm², 2 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Female haakse connector_707_2_WD
77 3454 0000 50003-0500
M5 Female haakse connector, aantal polen: 3, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 3 x 0,25 mm², 5 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Female haakse connector_707_2_WD
77 3454 0000 40004-0200
M5 Female haakse connector, aantal polen: 4, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 4 x 0,14 mm², 2 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Female haakse connector_707_2_WD
77 3454 0000 40004-0500
M5 Female haakse connector, aantal polen: 4, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 4 x 0,14 mm², 5 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
Automatiseringstechniek – Sensoren en Actuatoren--Female haakse connector_707_2_WD
77 3454 0000 50004-0200
M5 Female haakse connector, aantal polen: 4, onafgeschermd, aan de kabel aangegoten, IP67, UL 2238, M5x0,5, PUR, zwart, 4 x 0,25 mm², 2 m
M5, Serie 707, Automatiseringstechniek – Sensoren en Actuatoren
Details
