Fonte immagine: binder
"Nel contesto della decentralizzazione sono richiesti design di dispositivi sempre più piccoli e compatti – è necessario evitare layout di macchine ingombranti. Le macchine moderne e i sistemi di controllo richiedono componenti che risparmino spazio pur garantendo elevate prestazioni. Di conseguenza anche i connettori devono avere dimensioni ridotte", spiega Ron Hautzinger, product manager presso binder.
Queste evoluzioni stanno spingendo la domanda di connettori M12, noti per la loro compattezza ed efficienza. Essi si adattano in modo flessibile alle mutate esigenze del settore dell'automazione.
Connessioni potenti in forme compatte
I connettori M12 si sono affermati come standard per la trasmissione di segnali, dati ed energia. La loro struttura compatta ne consente l’installazione anche in spazi molto ridotti. Possono trasmettere tensioni fino a 630 V. Poiché lo standard M12 è ampiamente riconosciuto, questi connettori possono essere facilmente assemblati sul campo e integrati nelle macchine.
Grazie a codifiche standardizzate – come S, T, K e L – questi connettori offrono una soluzione sicura e precisa per diverse applicazioni. Ad esempio, le codifiche S e K sono utilizzate principalmente per applicazioni in corrente alternata, mentre quelle T e L sono ottimizzate per la corrente continua. Questa codifica differenziata garantisce elevata sicurezza e flessibilità d’impiego in molteplici tipologie di impianti.
Ron Hautzinger spiega: "I connettori di potenza M12 sono versatili nelle applicazioni di potenza – dai motori in corrente alternata agli inverter, fino all’illuminazione a LED e ai dispositivi di rete. Sono ideali soprattutto per un’alimentazione stabile nel formato compatto M12."
Con le serie di connettori M12-S, M12-K, M12-T e M12-L, binder offre numerose possibilità di configurazione.
Il connettore da 7/8" fornisce potenza agli impianti esistenti
Mentre le soluzioni M12 trovano sempre più spazio nei nuovi macchinari con vincoli di spazio, i connettori da 7/8" restano fondamentali negli impianti esistenti. Progettati specificamente per la trasmissione di tensioni e potenze elevate, si distinguono per la loro costruzione robusta – ideale per applicazioni in cui sono previsti componenti di dimensioni maggiori.
"Negli Stati Uniti il connettore da 7/8” rimane lo standard, poiché la miniaturizzazione non è ancora così diffusa. Per le applicazioni in impianti datati o in contesti in cui le dimensioni maggiori non rappresentano uno svantaggio, i connettori da 7/8” restano la soluzione più adatta", afferma Ron Hautzinger.
binder propone quindi soluzioni per entrambe le realtà:
i connettori di potenza M12 sono compatti e performanti, mentre i connettori da 7/8” garantiscono stabilità negli impianti esistenti. In questo modo, gli operatori dell’automazione possono rispondere in modo flessibile ai requisiti dei sistemi moderni e tradizionali.
I portafogli prodotti comprendono soluzioni con 3 a 5 poli (a seconda della codifica), con grado di protezione IP67 o IP68 e conformi alle norme UL (UL2237 & UL2238). Offrono una durata meccanica di oltre 100 cicli di accoppiamento e sono adatti a temperature operative comprese tra -40 °C e +85 °C.
Accessori e adattatori per transizioni senza interruzioni tra M12 e 7/8"
Per integrare meglio le tecnologie degli impianti moderni ed esistenti, è stata sviluppata un’ampia gamma di accessori e soluzioni di connessione pratiche. Questa considera sia il trend verso i connettori di potenza M12 compatti sia l'importanza persistente dei componenti da 7/8".

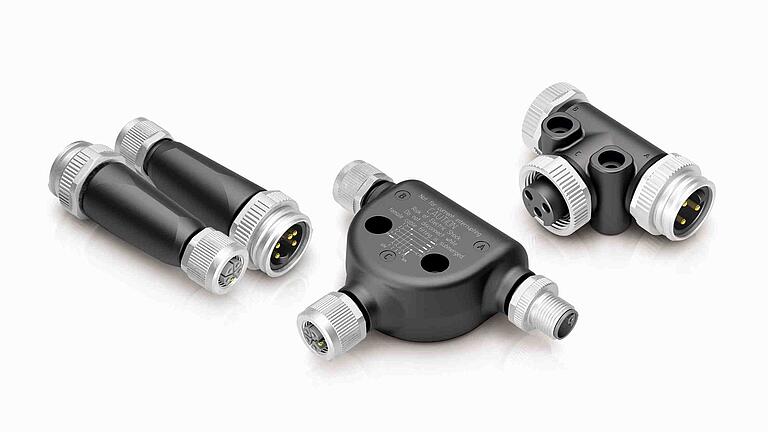

Novità nel portafoglio è un distributore a T da 7/8" aggiornato, disponibile in tre varianti – a 3, 4 e 5 poli. Progettato appositamente per la creazione di reti performanti in impianti esistenti, facilita l’installazione grazie ai fori di montaggio integrati. Questa nuova versione sostituisce il modello precedente.
Un’altra novità è un distributore a T a 5 poli con codifica L, che risponde ai requisiti delle moderne applicazioni in corrente continua nel formato M12. Grazie al suo design compatto, è ideale per una distribuzione efficiente e ordinata dell’energia in ambienti con poco spazio.
Un ulteriore punto di forza è rappresentato da due nuovi adattatori sviluppati, che consentono una connessione intelligente tra connettori da 7/8” e connettori codificati L. Questi adattatori supportano una modernizzazione graduale degli impianti esistenti e permettono l’implementazione flessibile di architetture di sistema ibride. Tutti i prodotti sono disponibili da subito.
I dati tecnici variano a seconda delle serie, ma tutti i prodotti garantiscono connessioni affidabili e sicure:
- Serie binder: 813, 814, 820, 823, 824 e 870
- Codifica: K, L, S, T e 7/8"
- Poli: da 3 a 5 (a seconda della codifica)
- Grado di protezione: IP67 o IP68
- Durata meccanica: > 100 cicli di accoppiamento
- Temperature operative: -40 °C a +85 °C
- Conformi alle norme UL (UL2237 & UL2238)
