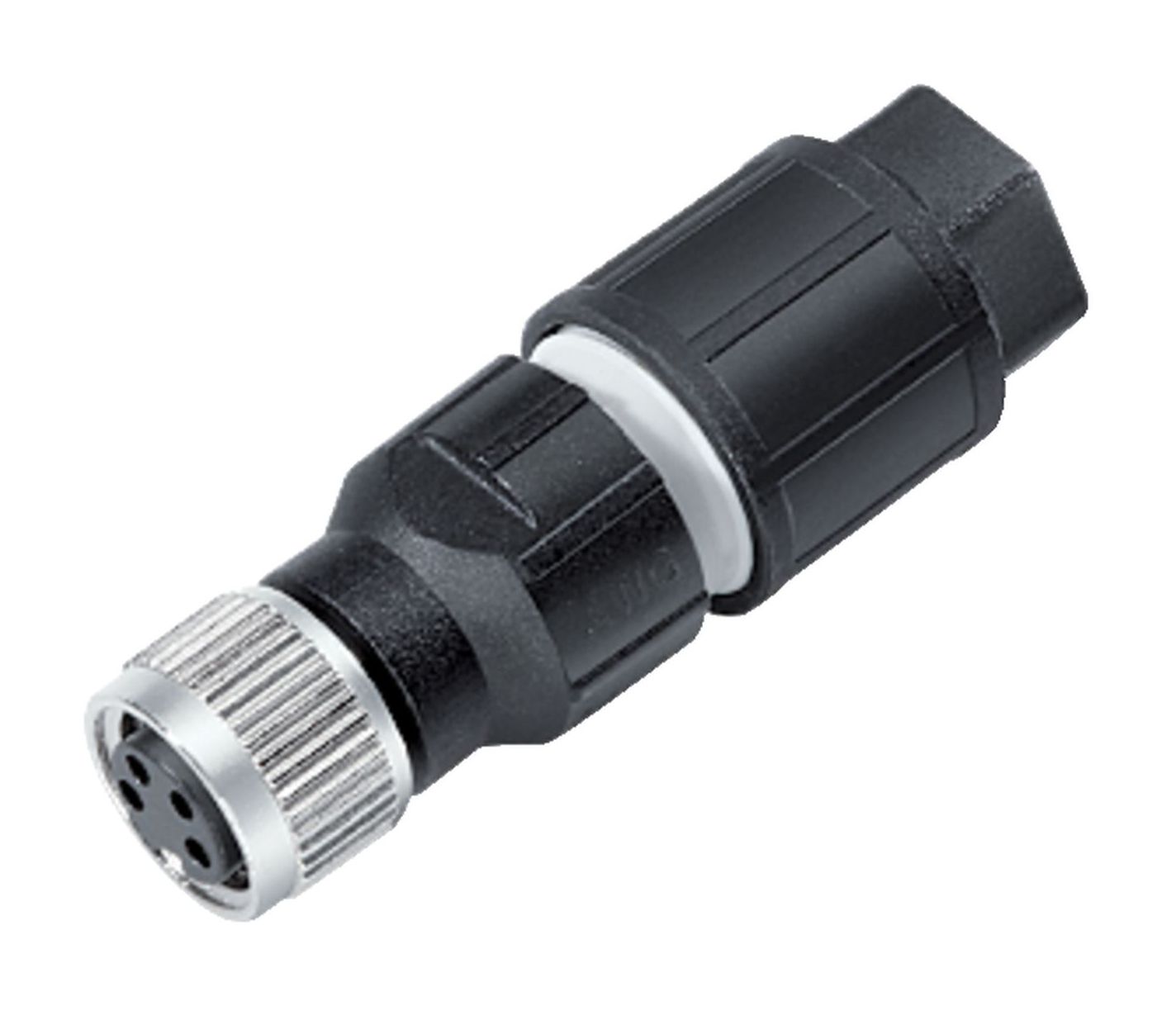

型号: 99 3400 550 03
M8 直头孔头电缆连接器, 极数: 3, 2.5-5.0mm, 非屏蔽, 切割端子, IP67, UL
M8, 系列 768, 自动化技术连接器-传感器，执行器
主要参数
更多折叠| 型号 | 99 3400 550 03 |
| 连接器样式 | 直头孔头电缆连接器 |
| Type standard | DIN EN 61076-2-104 |
| 版本 | 直头孔头电缆连接器 |
| 连接器锁定装置 | 螺钉 |

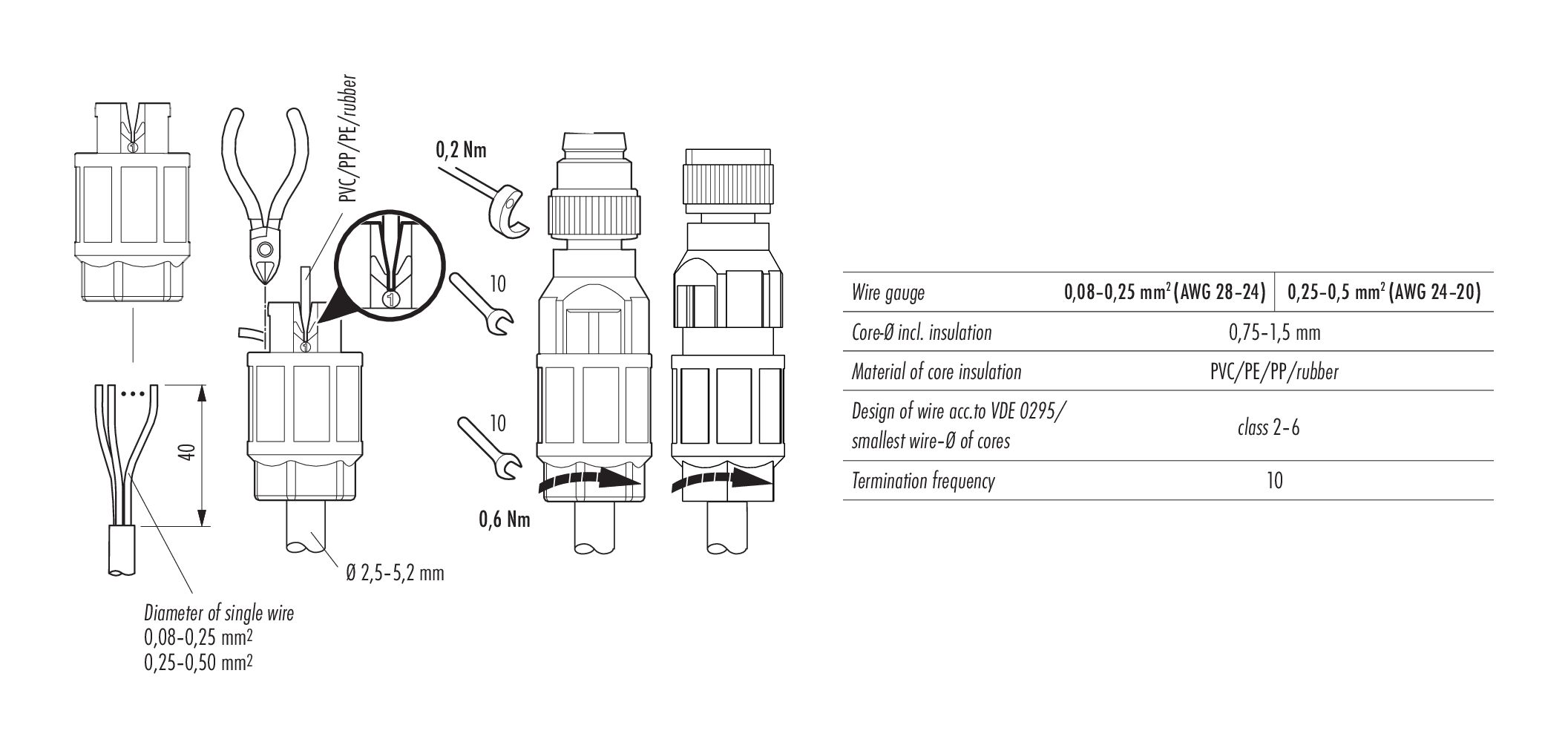

| 接线方式 | 切割端子 |
| 防护等级 | IP67 |
| 导线截面积 | 0.25-0.50mm² / AWG 24-20 |

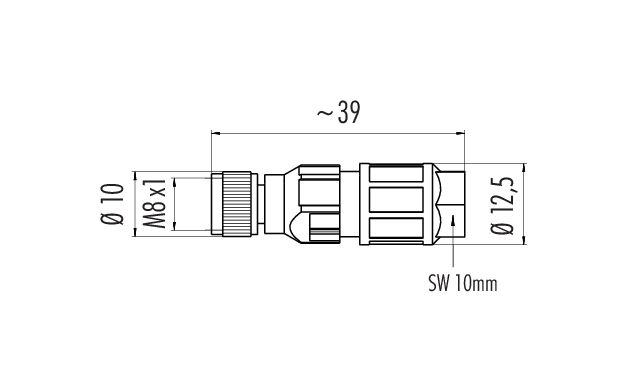

| 电缆出口直径 | 2.5-5.0mm |
| 工作温度 | -25 °C / 85°C |
| 插拨次数 | > 100 插拔次数 |
| 重量 (gr) | 4.56 |
| 客户关税号 | 85366990 |
电气参数
更多折叠| 额定电压 | 30V |
| 额定冲击电压 | 1500V |
| 额定电流（40°C） | 4.0A |
| 污染等级 | 3 |
| 过压类别 | III |
| 材料组 | III |
| EMV合规性 | 非屏蔽 |
材料
更多折叠| 外壳材料 | PA |
| 接触体材料 | TPU |
| 接触材料 | 铜锡（铜牌） |
| 接触面 | Au (金) |
| 鎖緊材料 | 壓鑄鋅, 鎳 |
| REACH SVHC |
None (No pollutants) |
| SCIP号码 | SCIP-number not available |
授權/批准
更多折叠| 批准书 | UL |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
符合性声明
更多折叠| 低电压指令 | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
安全提示
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约50 cNm）。
