M12-B
M12 Bussning för kontrollskåp, antal poler: 4, skärmad, stickbar, IP67, UL 2238, Bakre väggmontering

Illustration M12 Bussning för kontrollskåp, antal poler: 4, skärmad, stickbar, IP67, UL 2238, Bakre väggmontering — Illustration

3D-visning M12 Bussning för kontrollskåp, antal poler: 4, skärmad, stickbar, IP67, UL 2238, Bakre väggmontering — 3D-visning

Skalritning M12 Bussning för kontrollskåp, antal poler: 4, skärmad, stickbar, IP67, UL 2238, Bakre väggmontering — Skalritning

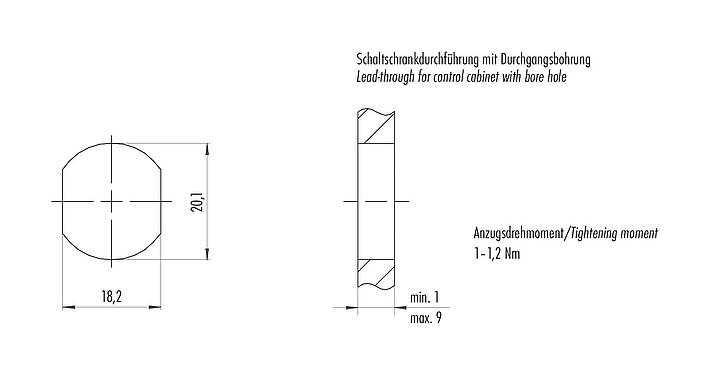

Monteringsanvisningar/panelurtag M12 Bussning för kontrollskåp, antal poler: 4, skärmad, stickbar, IP67, UL 2238, Bakre väggmontering — Monteringsanvisningar/panelurtag

Kontaktarrangemang (anslutningssidan) M12 Bussning för kontrollskåp, antal poler: 4, skärmad, stickbar, IP67, UL 2238, Bakre väggmontering — Kontaktarrangemang (anslutningssidan)

Artikelnummer	09 5242 00 04
Kontakttyp	Bussning för kontrollskåp
Typ standard	DIN EN 61076-2-101
Kodning	B-kodad
Version	Bussning för kontrollskåp
Kopplingsmetod	skruvning
Kontakttermineringstyp	stickbar
Skyddsklass	IP67
Temperaturområde från / till	-40 °C / 85 °C
Mekanisk livslängd	> 100 anslutningscykler
Vikt (gr)	63.59
Tullvarukod	85369010
Ursprungsland	DE

Märkspänning	60 V
Märkt impulsspänning	1500 V
Märkström	4,0 A
Isoleringsmotstånd	> 10⁸ Ω
Nedsmutsningsgrad	3
Överspänningskategori	II
Isolationsgrupp	II
EMC godkänd	skärmad
Sköldanslutning	Skärmpå höljet

Material kontaktinsats	PA
Material kontaktelement	CuZn (mässing)
Plätering kontaktelement	Au (guld)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP nummer	2b4b656a-e1c3-4d55-99bf-476bec0163fd

Godkännanden	UL 2238

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Lågspänningsdirektivet	2014/35/EU (EN 60204-1:2018 \| 2011/65/EU;EN 50581:2012 \| 2014/35/EU;EN 60529:1991)
RoHS-direktivet	2011/65/EU (EN 50581:2012)

Rapportera fel på denna sida

Säkerhetsmeddelanden

Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
