Beställning nr: 70 3734 705 04

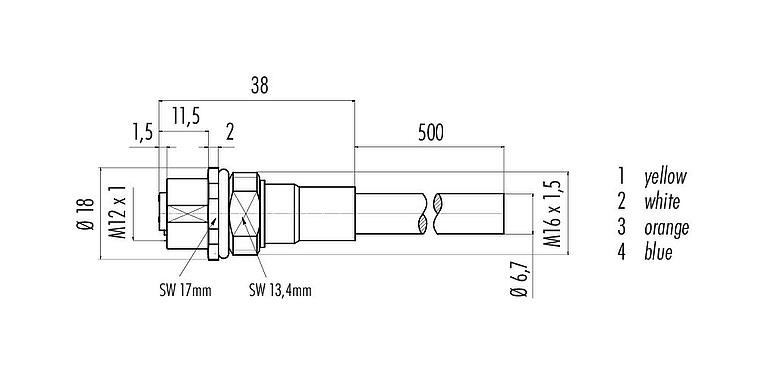

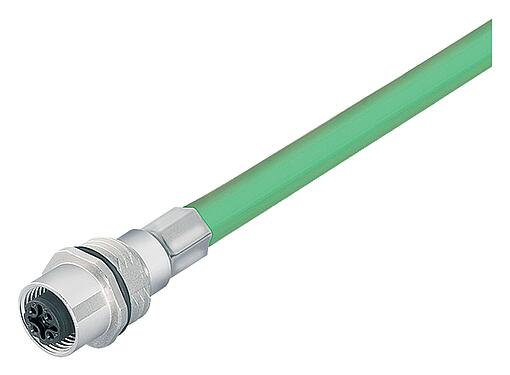

M12 Flänsuttag, antal poler: 4, skärmad, konfektionerad med kabel, IP67, UL, M16x1,5, Profinet, PUR, grön, 2 x 2 x AWG 22, 0,5 m
M12-D, Serie 876, Automatiseringsteknik – dataöverföring
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 70 3734 705 04 |
| Kontakttyp | Flänsuttag |
| Typ standard | DIN EN 61076-2-101 |
| Kabellängd | 0,5 m (Andra längder finns tillgängliga på begäran). |
| Version | Anslutningsdon bussning rakt |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | konfektionerad med kabel |
| Skyddsklass | IP67 |
| Tvärsnitt ledare | AWG 22 |
| Temperaturområde från / till | -25 °C / 60 °C |
| Mekanisk livslängd | > 500 anslutningscykler |
| Vikt (gr) | 44.90 |
| Tullvarukod | 85444290 |
| Ursprungsland | HU |
Elektriska värden
Merless| Märkspänning | 250 V |
| Märkt impulsspänning | 2500 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | > 1010 Ω |
| Nedsmutsningsgrad | 3 |
| Överföringshastighet | CAT 5 |
| Överspänningskategori | II |
| Isolationsgrupp | II |
| EMC godkänd | skärmad |
| Sköldanslutning | Skärmpå höljet |
Material
Merless| Material kontakthus | CuZn (mässing, förnicklad) |
| Material kontaktinsats | PA |
| material kontaktelement | CuSn (brons) |
| Plätering kontaktelement | Au (guld) |
| Kopplingsmaterial | Pressgjutgods zink förnicklat |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 68c2783e-eb1e-4df7-9268-b48c5935ae97 |
Autorizzazione / approvazioni
Merless| Godkännanden | UL |
Klassificeringar
Merless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Kabeldata
Merless| Kabelns struktur | |
| Typ av kabel | Profinet |
| Kabeldiameter | 6,7 mm |
| Tvärsnitt | 2 x 2 x AWG 22 |
| Mantel material | PUR |
| Isolering ledare | Polyolefin |
| Tråduppbyggnad ledare | AWG 22/7 |
| Kabelfärg | grön |
| Elektriska egenskaper | |
| Ledarmotstånd | 55 Ω/Km (20°C) |
| Mekaniska egenskaper | |
| böjradie kabel fast installation | ≥ 5 x Ø |
| böjradie kabel rörlig installation | ≥ 15 x Ø |
| Böjningscykler | > 10 x Ø (2 miljoner) |
| Tillåten acceleration | 2 m/s² |
| Hastighet horisontellt | på 5 m/s² -> 5 m |
| Hastighet vertikalt | på 5 m/s² -> 5 m |
| Hastighet | ≤ 200 m/min (5 m horisontellt avstånd) |
| Termiska egenskaper | |
| Temperaturområde rörlig kabeln från / till | -20 °C / 60 °C |
| Temperaturområde fast kabel från / till | -40 °C / 80 °C |
| Andra egenskaper | |
| Halogenfri | ja |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 50 cNm).
