Beställning nr: 79 9724 050 08

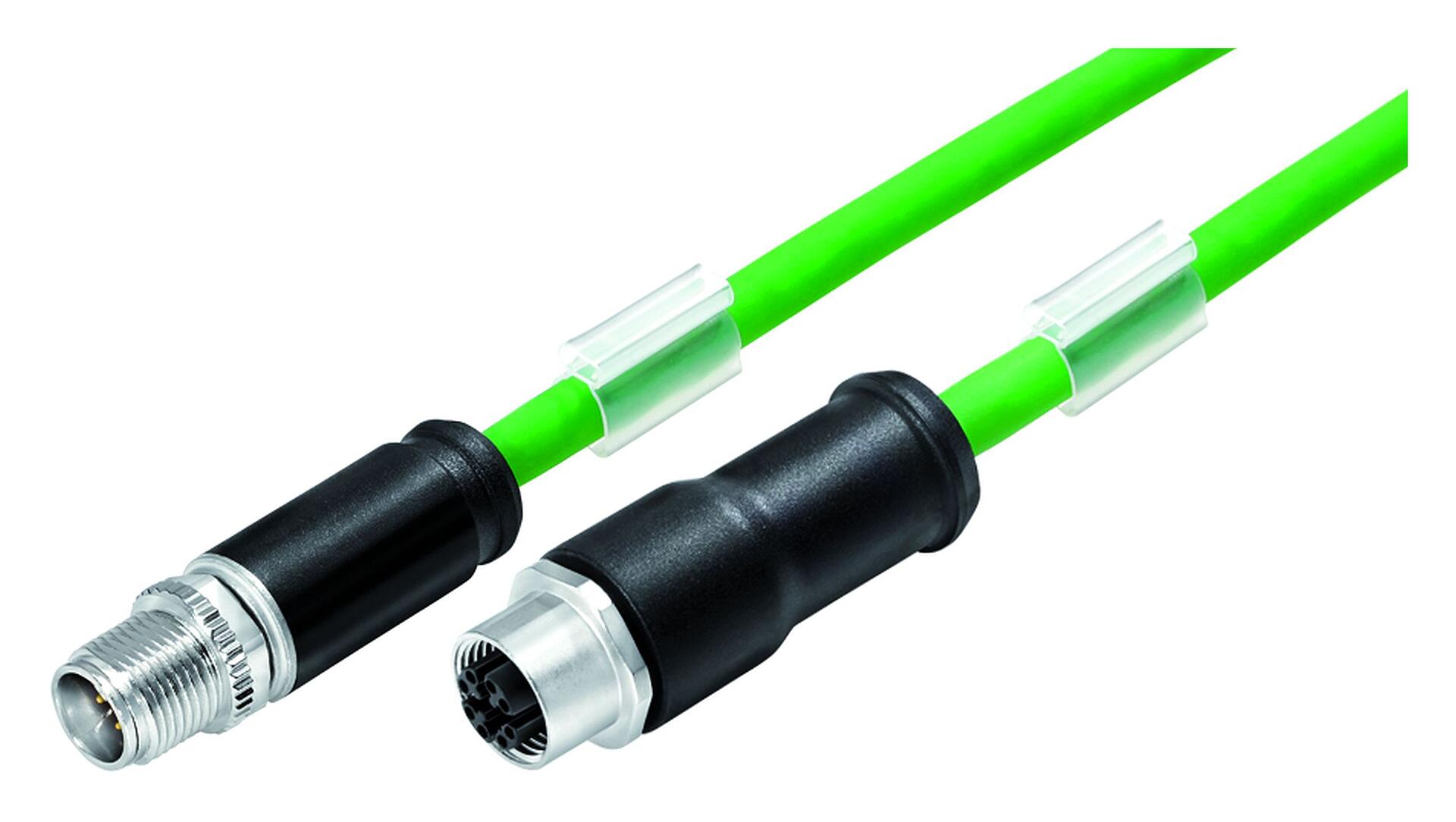

M12 Anslutningskabel kabelplugg - kabeluttag, antal poler: 8, skärmad, fastgjuten på kabeln, IP67, UL, PUR, grön, AWG 26/7, 5 m
M12-X, Serie 876, Automatiseringsteknik – dataöverföring
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 79 9724 050 08 |
| Kontakttyp | Anslutningskabel kabelplugg - kabeluttag |
| Typ standard | DIN EN 61076-2-109 |
| Kodning | X-kodad |
| Kabellängd | 5 m (Andra längder finns tillgängliga på begäran). |
| Version | Anslutningskabel |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | fastgjuten på kabeln |
| Skyddsklass | IP67 |
| Anslutningens tvärsnitt | 0,14 mm² / AWG 26/7 |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 100 anslutningscykler |
| Vikt (gr) | 252.00 |
| Tullvarukod | 85444290 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 50 V (AC) / 60 V (DC) |
| Märkström | 0,5 A |
| Isoleringsmotstånd | > 108 Ω |
| Nedsmutsningsgrad | 3 |
| Överföringshastighet | CAT 6A |
| Överspänningskategori | II |
| Isolationsgrupp | II |
| EMC godkänd | skärmad |
| Sköldanslutning | Skärm på den gängade ringen |
Material
Merless| Material kontakthus | PUR |
| Material kontaktinsats | PA |
| Material kontaktelement | CuZn (mässing) / CuSn (brons) |
| Plätering kontaktelement | Au (guld) |
| Kopplingsmaterial | Pressgjutgods zink förnicklat |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP nummer | 88b05817-6724-4664-808a-162d9b489a2b |
Kabeldata
Merless| Kabelns struktur | |
| Kabeldiameter | 6,2 mm |
| Tvärsnitt | AWG 26/7 |
| Mantel material | PUR |
| Isolering ledare | PE |
| Tråduppbyggnad ledare | 8 x 0,14 mm |
| Kabelfärg | grön |
| Mekaniska egenskaper | |
| böjradie kabel fast installation | ≥ 8 x Ø |
| Termiska egenskaper | |
| Temperaturområde rörlig kabeln från / till | -10 °C / 60 °C |
| Temperaturområde fast kabel från / till | -40 °C / 85 °C |
| Andra egenskaper | |
| Halogenfri | ja |
Autorizzazione / approvazioni
Merless| Godkännanden | UL |
Klassificeringar
Merless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
CE-försäkran om överensstämmelse
Merless| Lågspänningsdirektivet | 2011/65/EU (EN 50581:2012) |
| RoHS-direktivet | 2011/65/EU (EN 50581:2012) |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
