Beställning nr: 99 0146 10 07

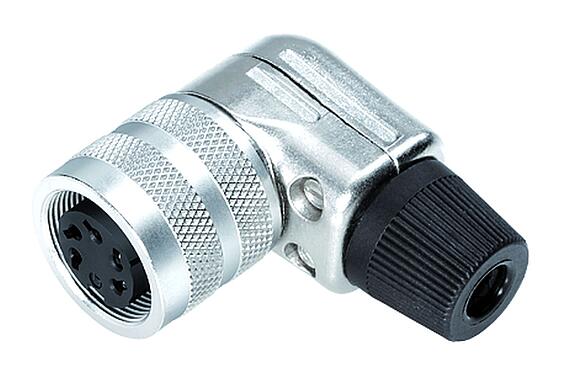

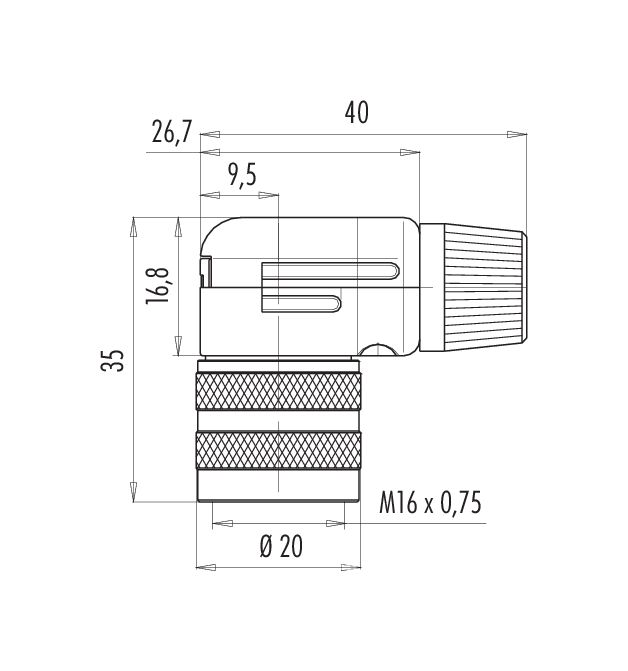

M16 Vinkeluttag, antal poler: 7 (07-a), 4,0-6,0 mm, kan skärmas, lödning, IP40
M16 IP40, Serie 682, Miniatyrkontakter
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 99 0146 10 07 |
| Kontakttyp | Vinkeluttag |
| Typ standard | DIN EN 61076-2-106 |
| Version | Anslutningsdon bussning vinklad |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | lödning |
| Skyddsklass | IP40 |
| Tvärsnitt ledare | max. 0,75 mm² / AWG 18 |
| Kabelingång | 4,0-6,0 mm |
| Möjlighet till rotation | 90° (4 kodalternativ) |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 1000 anslutningscykler |
| Vikt (gr) | 42.07 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 125 V |
| Märkt impulsspänning | 800 V |
| Märkström | 5,0 A |
| Isoleringsmotstånd | ≥ 10¹⁰ Ω |
| Nedsmutsningsgrad | 1 |
| Överspänningskategori | I |
| Isolationsgrupp | III |
| EMC godkänd | kan skärmas |
| Sköldanslutning | Kabelklämma |
Material
Merless| Material kontakthus | pressgjutgods zink förnicklat |
| Material kontaktinsats | PBT (UL94 V-0) |
| material kontaktelement | CuSn (brons) |
| Plätering kontaktelement | Ag (silver) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 45d99014-f45a-42fa-b16e-c4864084c028 |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
CE-försäkran om överensstämmelse
Merless| Lågspänningsdirektiv | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 50 cNm).
