99 6501 000 08 | binder Bajonett Kabelplugg, antal poler: 4+3+PE, 7,0-17,0 mm, oskärmad, crimpning (crimpkontakter måste beställas separat), IP68/IP69K, UL, VDE

Menu

Menu

Produkter
Power stickkontakt
Bajonett HEC Power
Bajonett Kabelplugg, antal poler: 4+3+PE, 7,0-17,0 mm, oskärmad, crimpning (crimpkontakter måste beställas separat), IP68/IP69K, UL, VDE

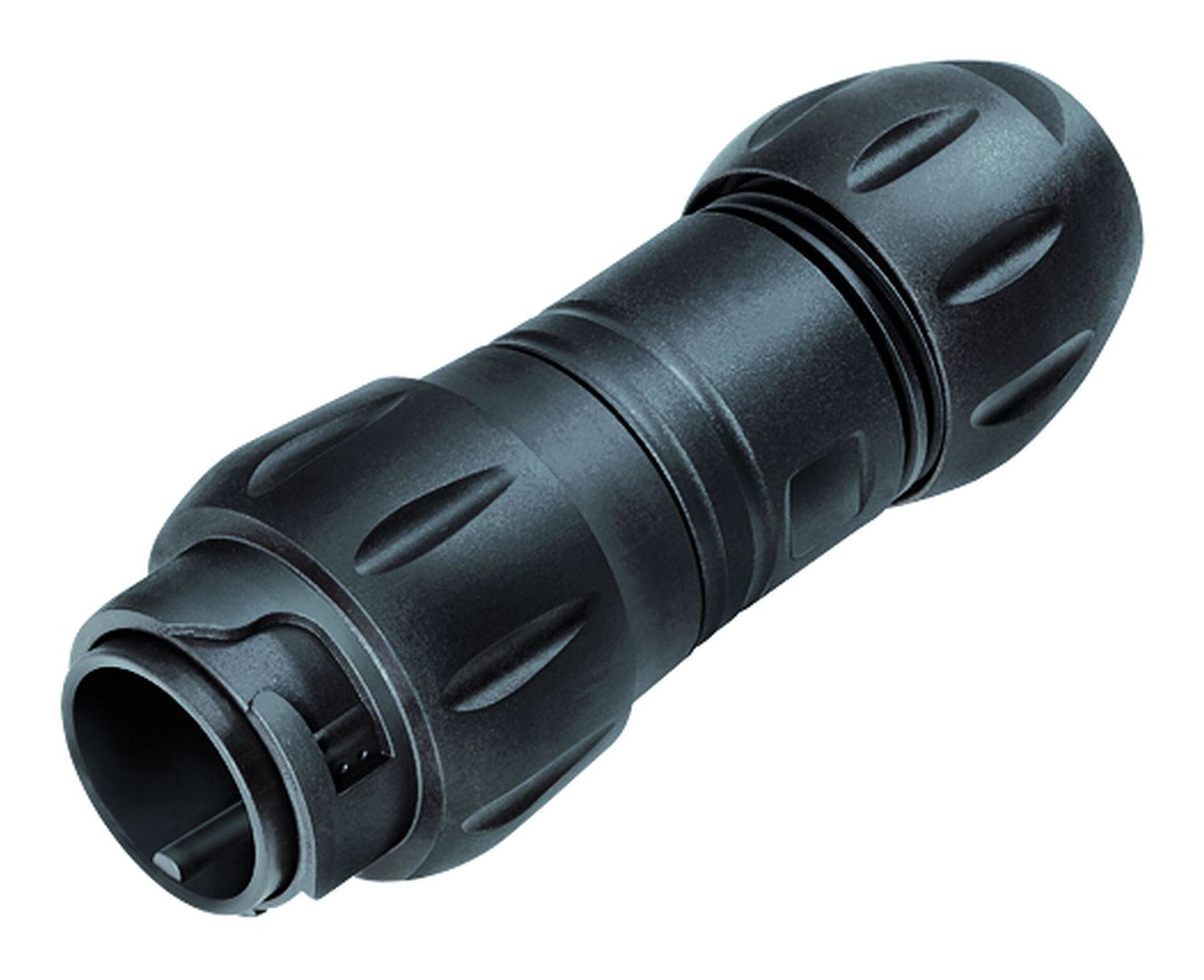

Illustration 99 6501 000 08 - Bajonett Kabelplugg, antal poler: 4+3+PE, 7,0-17,0 mm, oskärmad, crimpning (crimpkontakter måste beställas separat), IP68/IP69K, UL, VDE — Illustration

3D-visning 99 6501 000 08 - Bajonett Kabelplugg, antal poler: 4+3+PE, 7,0-17,0 mm, oskärmad, crimpning (crimpkontakter måste beställas separat), IP68/IP69K, UL, VDE — 3D-visning

Komponentritning 99 6501 000 08 - Bajonett Kabelplugg, antal poler: 4+3+PE, 7,0-17,0 mm, oskärmad, crimpning (crimpkontakter måste beställas separat), IP68/IP69K, UL, VDE — Komponentritning

Skalritning 99 6501 000 08 - Bajonett Kabelplugg, antal poler: 4+3+PE, 7,0-17,0 mm, oskärmad, crimpning (crimpkontakter måste beställas separat), IP68/IP69K, UL, VDE — Skalritning

Monteringsanvisningar 99 6501 000 08 - Bajonett Kabelplugg, antal poler: 4+3+PE, 7,0-17,0 mm, oskärmad, crimpning (crimpkontakter måste beställas separat), IP68/IP69K, UL, VDE — Monteringsanvisningar

Kontaktarrangemang (anslutningssidan) 99 6501 000 08 - Bajonett Kabelplugg, antal poler: 4+3+PE, 7,0-17,0 mm, oskärmad, crimpning (crimpkontakter måste beställas separat), IP68/IP69K, UL, VDE — Kontaktarrangemang (anslutningssidan)

Artikelnummer	99 6501 000 08
Kontakttyp	Kabelplugg
Version	Anslutningsdon pin rakt
Kopplingsmetod	Bajonett
Kontakttermineringstyp	crimpning (crimpkontakter måste beställas separat)
Skyddsklass	IP68/IP69K
Tvärsnitt ledare	Klicka här för mer information
Kabelingång	7,0-17,0 mm
Temperaturområde från / till	-40 °C / 100 °C
Mekanisk livslängd	> 1000 anslutningscykler
Vikt (gr)	54.09
Tullvarukod	85369010
Ursprungsland	DE

Märkspänning	Power: 400 V, Signal: 60 V
Märkt impulsspänning	1000 V
Märkström	3 A Signal / 25 A Power (20 A UL)
Isoleringsmotstånd	> 10⁸ Ω
Nedsmutsningsgrad	3
Överspänningskategori	III
Isolationsgrupp	I
EMC godkänd	oskärmad

Material kontakthus	PA
Material kontaktinsats	PA
material kontaktelement	beroende på crimpkontakt (tillbehör)
REACH SVHC	None (No pollutants)
SCIP-nummer	SCIP-number not available

Godkännanden	UL, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Lågspänningsdirektiv	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Rapportera fel på denna sida

Säkerhetsmeddelanden

Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
