Beställning nr: 09 0066 70 07

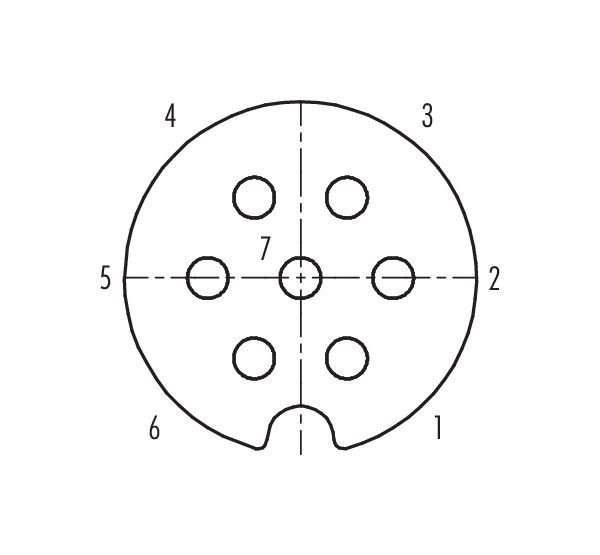

Bajonett Flänsuttag, antal poler: 7, kan skärmas, lödning, IP40
bajonett, Serie 690, Power-kontakter
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 09 0066 70 07 |
| Kontakttyp | Flänsuttag |
| Version | Anslutningsdon bussning rakt |
| Kopplingsmetod | Bajonett |
| Kontakttermineringstyp | lödning |
| Skyddsklass | IP40 |
| Tvärsnitt ledare | 0,75 mm² / AWG 18 |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 50 anslutningscykler |
| Vikt (gr) | 12.91 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 250 V |
| Märkt impulsspänning | 2500 V |
| Märkström | 5,0 A |
| Isoleringsmotstånd | ≥ 10¹⁰ Ω |
| Nedsmutsningsgrad | 1 |
| Överspänningskategori | II |
| Isolationsgrupp | III |
| EMC godkänd | kan skärmas |
| Sköldanslutning | Skyddsplatta |
Material
Merless| Material kontakthus | PBT |
| Material kontaktinsats | PBT (UL94 V-0) |
| material kontaktelement | CuSn (brons) |
| Plätering kontaktelement | Ag (silver) |
| REACH SVHC |
None (No pollutants) |
| SCIP-nummer | SCIP-number not available |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
