Beställning nr: 09 0043 00 07

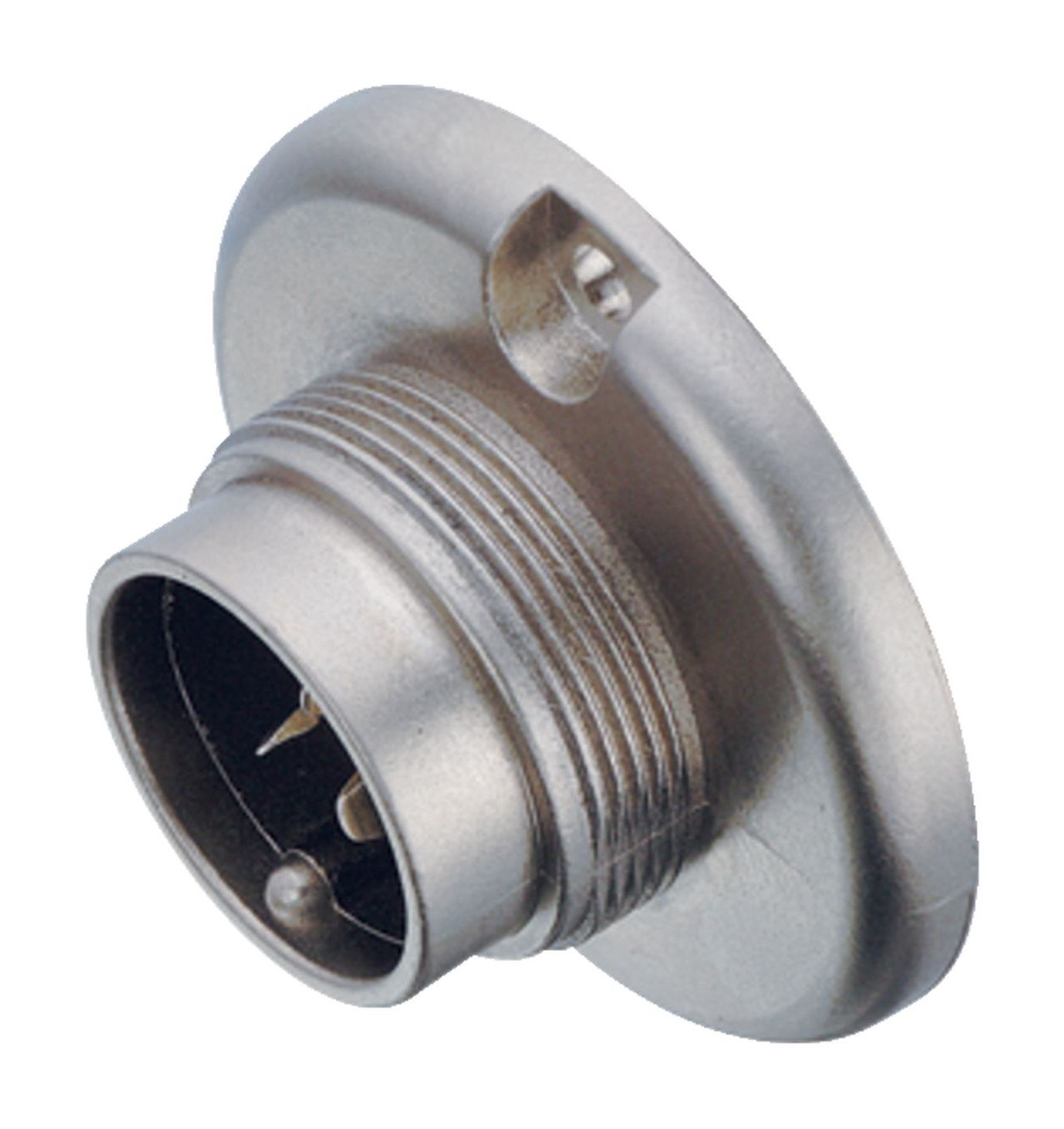

M25 Flänsplugg, antal poler: 7, kan skärmas, lödning, IP40
M25, Serie 691, Power-kontakter
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 09 0043 00 07 |
| Kontakttyp | Flänsplugg |
| Version | Anslutningsdon pin rakt |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | lödning |
| Skyddsklass | IP40 |
| Tvärsnitt ledare | 0,75 mm² / AWG 18 |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 500 anslutningscykler |
| Vikt (gr) | 46.05 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 250 V |
| Märkt impulsspänning | 2500 V |
| Märkström | 5,0 A |
| Isoleringsmotstånd | ≥ 10¹⁰ Ω |
| Nedsmutsningsgrad | 1 |
| Överspänningskategori | II |
| Isolationsgrupp | III |
| EMC godkänd | kan skärmas |
| Sköldanslutning | Skärmpå höljet |
Material
Merless| Material kontakthus | GD-Al eloxerad |
| Material kontaktinsats | PET (UL94 V-0) |
| material kontaktelement | CuZn(mässing) |
| Plätering kontaktelement | CuSnZn (Optalloy) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | a18993fe-df4e-406a-b34f-14864be3d65a |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
