Beställning nr: 09 4228 00 07

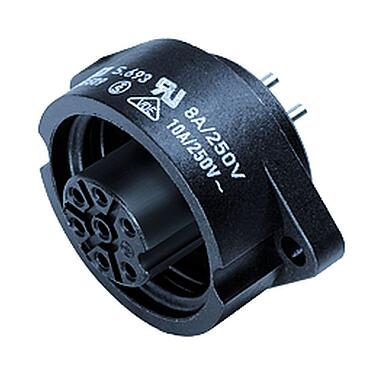

RD24 Flänsuttag, antal poler: 6+PE, oskärmad, lödning, IP67, UL, ESTI+, VDE
RD24, Serie 693, Power-kontakter
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 09 4228 00 07 |
| Kontakttyp | Flänsuttag |
| Version | Anslutningsdon bussning rakt |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | lödning |
| Skyddsklass | IP67 |
| Tvärsnitt ledare | max. 0,75 mm² / AWG 18 |
| Temperaturområde från / till | -40 °C / 100 °C |
| Mekanisk livslängd | > 500 anslutningscykler |
| Vikt (gr) | 15.03 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 250 V |
| Märkt impulsspänning | 4000 V |
| Märkström | 10 A (8 A UL) |
| Isoleringsmotstånd | ≥ 10¹⁰ Ω |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Isolationsgrupp | III |
| EMC godkänd | oskärmad |
Material
Merless| Material kontaktinsats | PBT |
| material kontaktelement | CuSn (brons) |
| Plätering kontaktelement | Ag (silver) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | b85350ad-9315-4c3c-9594-919b44be8135 |
Autorizzazione / approvazioni
Merless| Godkännanden | UL, ESTI+, VDE |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
