RD24 Vinkeluttag, antal poler: 3+PE, oskärmad, fastgjuten på kabeln, IP67, PVC, svart, 4 x 1,50 mm², 2 m

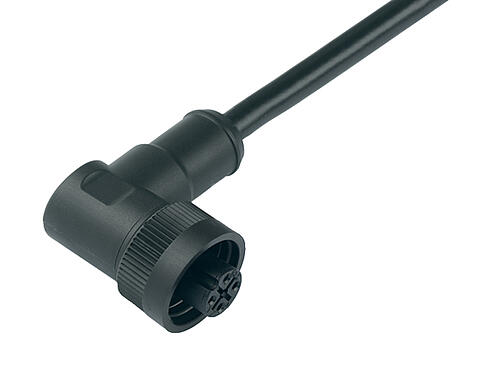

Illustration 79 0234 20 04 - RD24 Vinkeluttag, antal poler: 3+PE, oskärmad, fastgjuten på kabeln, IP67, PVC, svart, 4 x 1,50 mm², 2 m — Illustration

3D-visning 79 0234 20 04 - RD24 Vinkeluttag, antal poler: 3+PE, oskärmad, fastgjuten på kabeln, IP67, PVC, svart, 4 x 1,50 mm², 2 m — 3D-visning

Reduceringskurva 79 0234 20 04 - RD24 Vinkeluttag, antal poler: 3+PE, oskärmad, fastgjuten på kabeln, IP67, PVC, svart, 4 x 1,50 mm², 2 m — Reduceringskurva

Skalritning 79 0234 20 04 - RD24 Vinkeluttag, antal poler: 3+PE, oskärmad, fastgjuten på kabeln, IP67, PVC, svart, 4 x 1,50 mm², 2 m — Skalritning

Kontaktarrangemang (anslutningssidan) 79 0234 20 04 - RD24 Vinkeluttag, antal poler: 3+PE, oskärmad, fastgjuten på kabeln, IP67, PVC, svart, 4 x 1,50 mm², 2 m — Kontaktarrangemang (anslutningssidan)

Artikelnummer	79 0234 20 04
Kontakttyp	Vinkeluttag
Kabellängd	2 m (Standard 2 m och 5 m. Andra längder finns tillgängliga på begäran).
Version	Anslutningsdon bussning vinklad
Kopplingsmetod	skruvning
Kontakttermineringstyp	fastgjuten på kabeln
Skyddsklass	IP67
Tvärsnitt ledare	1,50 mm² / AWG 16
Temperaturområde från / till	-25 °C / 80 °C
Mekanisk livslängd	> 500 anslutningscykler
Vikt (gr)	280.50
Tullvarukod	85444290
Ursprungsland	DE

Märkspänning	400 V
Märkt impulsspänning	6000 V
Märkström	16,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Nedsmutsningsgrad	3
Överspänningskategori	III
Isolationsgrupp	III
EMC godkänd	oskärmad

Material kontaktinsats	PA12
material kontaktelement	CuZn(mässing)
Plätering kontaktelement	Ag (silver)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	cf189ba5-e5f0-44c3-9d01-f4a238430b8b

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Lågspänningsdirektiv	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-direktivet	2011/65/EU (EN 50581:2012)

Kabelns struktur
Kabeldiameter	8,6 mm
Tvärsnitt	4 x 1,50 mm²
Mantel material	PVC
Isolering ledare	PVC
Tråduppbyggnad ledare	28 x 0,25 mm
Kabelfärg	svart
Mekaniska egenskaper
böjradie kabel fast installation	≥ 7,5 x Ø
böjradie kabel rörlig installation	≥ 15 x Ø
Termiska egenskaper
Temperaturområde rörlig kabeln från / till	-5 °C / 80 °C
Temperaturområde fast kabel från / till	-20 °C / 80 °C
Andra egenskaper
Halogenfri	nej

Rapportera fel på denna sida

Säkerhetsmeddelanden

Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 50 cNm).
