Beställning nr: 99 0202 00 07

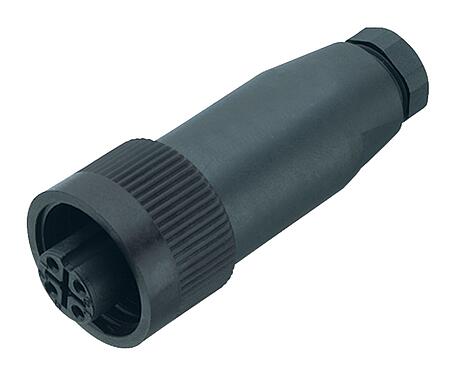

RD24 Kabeluttag, antal poler: 6+PE, 6,0-8,0 mm, oskärmad, crimpning (crimpkontakter måste beställas separat), IP67, PG 9
RD24, Serie 692, Power-kontakter
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 99 0202 00 07 |
| Kontakttyp | Kabeluttag |
| Version | Anslutningsdon bussning rakt |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | crimpning (crimpkontakter måste beställas separat) |
| Skyddsklass |
IP67 IP65 med kabeldiameter 6-7 mm |
| Tvärsnitt ledare | Klicka här för mer information |
| Kabelingång | 6,0-8,0 mm |
| Temperaturområde från / till | -40 °C / 100 °C |
| Mekanisk livslängd | > 500 anslutningscykler |
| Vikt (gr) | 27.89 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 250 V |
| Märkt impulsspänning | 4000 V |
| Märkström | 10,0 A |
| Isoleringsmotstånd | ≥ 10¹⁰ Ω |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Isolationsgrupp | III |
| EMC godkänd | oskärmad |
Material
Merless| Material kontaktinsats | PBT (UL94 V-0) |
| material kontaktelement | beroende på crimpkontakt (tillbehör) |
| Plätering kontaktelement | Ag (silver) |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) |
| SCIP-nummer | 6f34f342-92dc-48ed-a3a3-79ce50e7144a |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
CE-försäkran om överensstämmelse
Merless| Lågspänningsdirektiv | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 50 cNm).
