RD24 Kabeluttag, antal poler: 6+PE, 8,0-10,0 mm, oskärmad, lödning, IP67, UL, ESTI+, VDE, PG 11

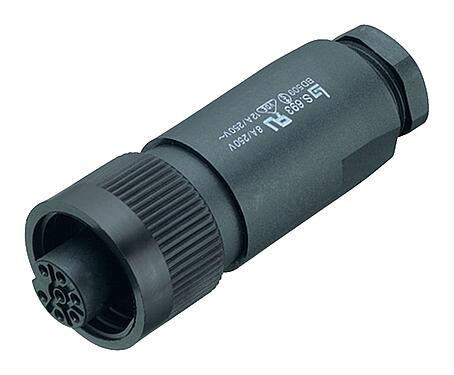

Illustration 99 4226 110 07 - RD24 Kabeluttag, antal poler: 6+PE, 8,0-10,0 mm, oskärmad, lödning, IP67, UL, ESTI+, VDE, PG 11 — Illustration

3D-visning 99 4226 110 07 - RD24 Kabeluttag, antal poler: 6+PE, 8,0-10,0 mm, oskärmad, lödning, IP67, UL, ESTI+, VDE, PG 11 — 3D-visning

Komponentritning 99 4226 110 07 - RD24 Kabeluttag, antal poler: 6+PE, 8,0-10,0 mm, oskärmad, lödning, IP67, UL, ESTI+, VDE, PG 11 — Komponentritning

Skalritning 99 4226 110 07 - RD24 Kabeluttag, antal poler: 6+PE, 8,0-10,0 mm, oskärmad, lödning, IP67, UL, ESTI+, VDE, PG 11 — Skalritning

Kontaktarrangemang (anslutningssidan) 99 4226 110 07 - RD24 Kabeluttag, antal poler: 6+PE, 8,0-10,0 mm, oskärmad, lödning, IP67, UL, ESTI+, VDE, PG 11 — Kontaktarrangemang (anslutningssidan)

Artikelnummer	99 4226 110 07
Kontakttyp	Kabeluttag
Version	Anslutningsdon bussning rakt
Kopplingsmetod	skruvning
Kontakttermineringstyp	lödning
Skyddsklass	IP67
Tvärsnitt ledare	max. 0,75 mm² / AWG 18
Kabelingång	8,0-10,0 mm
Temperaturområde från / till	-40 °C / 100 °C
Mekanisk livslängd	> 500 anslutningscykler
Vikt (gr)	38.41
Tullvarukod	85369010
Ursprungsland	DE

Märkspänning	250 V
Märkt impulsspänning	4000 V
Märkström	10 A (8 A UL)
Isoleringsmotstånd	≥ 10¹⁰ Ω
Nedsmutsningsgrad	3
Överspänningskategori	III
Isolationsgrupp	III
EMC godkänd	oskärmad

Material kontaktinsats	PBT (UL94 V-0)
material kontaktelement	CuSn (brons)
Plätering kontaktelement	Ag (silver)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	04a394d8-346b-468a-be8b-a7ad89fdb87a

Godkännanden	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Lågspänningsdirektiv	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Rapportera fel på denna sida

Säkerhetsmeddelanden

Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 50 cNm).
