RD30 Kabelplugg, antal poler: 4+PE, 14,0-18,0 mm, oskärmad, skruvkläm, IP65, ESTI+, VDE

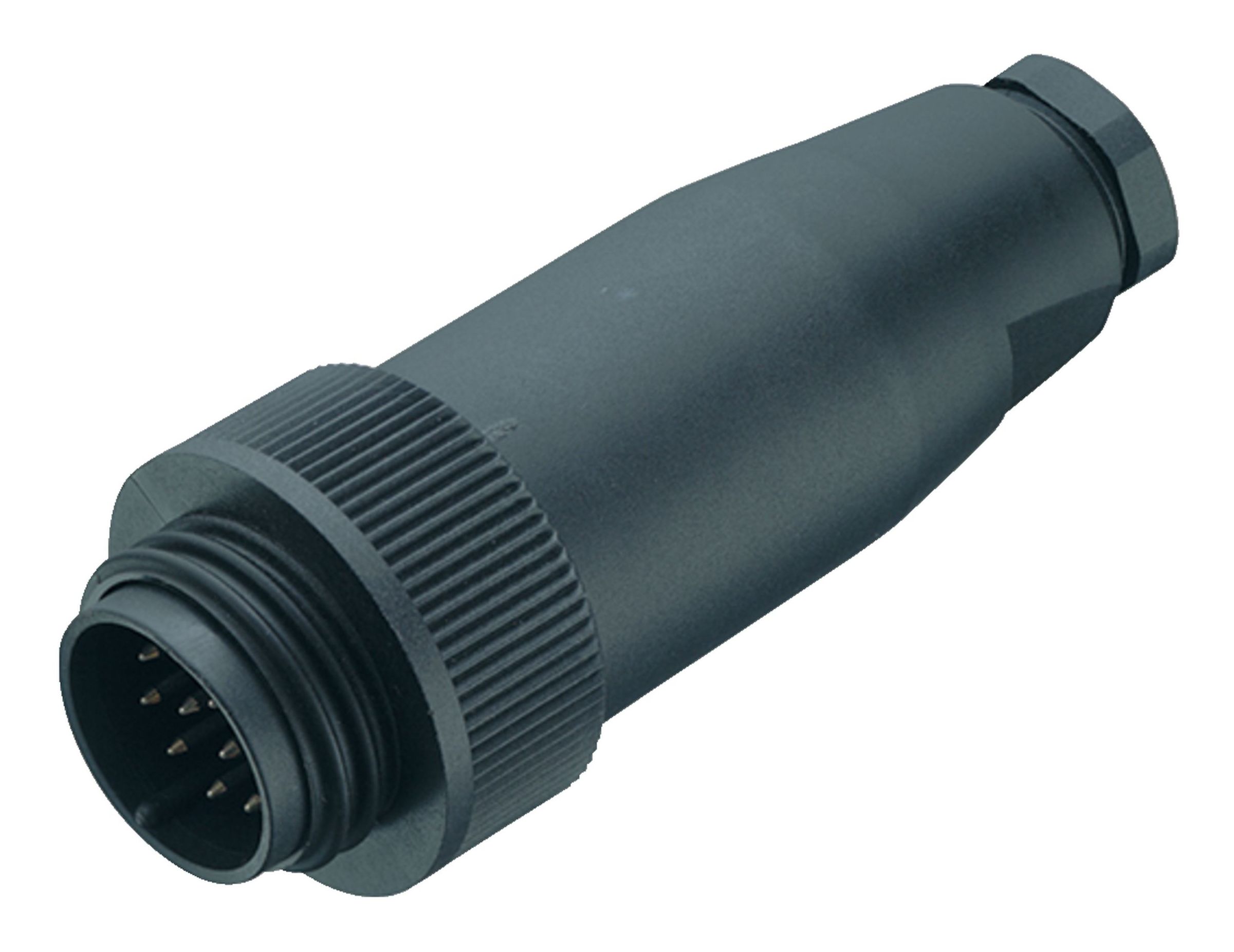

Illustration 99 0709 03 05 - RD30 Kabelplugg, antal poler: 4+PE, 14,0-18,0 mm, oskärmad, skruvkläm, IP65, ESTI+, VDE — Illustration

3D-visning 99 0709 03 05 - RD30 Kabelplugg, antal poler: 4+PE, 14,0-18,0 mm, oskärmad, skruvkläm, IP65, ESTI+, VDE — 3D-visning

Reduceringskurva 99 0709 03 05 - RD30 Kabelplugg, antal poler: 4+PE, 14,0-18,0 mm, oskärmad, skruvkläm, IP65, ESTI+, VDE — Reduceringskurva

Skalritning 99 0709 03 05 - RD30 Kabelplugg, antal poler: 4+PE, 14,0-18,0 mm, oskärmad, skruvkläm, IP65, ESTI+, VDE — Skalritning

Monteringsanvisningar 99 0709 03 05 - RD30 Kabelplugg, antal poler: 4+PE, 14,0-18,0 mm, oskärmad, skruvkläm, IP65, ESTI+, VDE — Monteringsanvisningar

Kontaktarrangemang (anslutningssidan) 99 0709 03 05 - RD30 Kabelplugg, antal poler: 4+PE, 14,0-18,0 mm, oskärmad, skruvkläm, IP65, ESTI+, VDE — Kontaktarrangemang (anslutningssidan)

Artikelnummer	99 0709 03 05
Kontakttyp	Kabelplugg
Version	Anslutningsdon pin rakt
Kopplingsmetod	skruvning
Kontakttermineringstyp	skruvkläm
Skyddsklass	IP65
Tvärsnitt ledare	2,50 mm² / AWG 14
Kabelingång	14,0-18,0 mm
Temperaturområde från / till	-40 °C / 100 °C
Mekanisk livslängd	> 500 anslutningscykler
Vikt (gr)	80.10
Tullvarukod	85369010
Ursprungsland	DE

Märkspänning	400 V
Märkt impulsspänning	6000 V
Märkström	20,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Nedsmutsningsgrad	3
Överspänningskategori	III
Isolationsgrupp	III
EMC godkänd	oskärmad

Material kontakthus	PA
Material kontaktinsats	PA (UL94 HB)
material kontaktelement	CuZn(mässing)
Plätering kontaktelement	Ag (silver)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	87289c39-3444-47bc-833d-a1e408f1d4e0

Godkännanden	ESTI+, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Lågspänningsdirektiv	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Rapportera fel på denna sida

Säkerhetsmeddelanden

Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 50 cNm).
