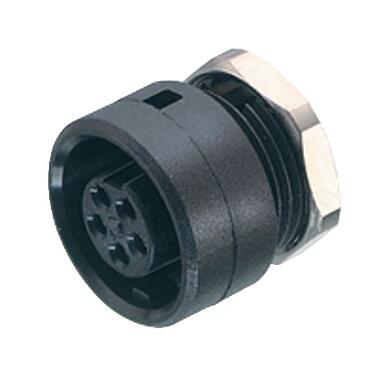

  4. Bajonett Flänsuttag, antal poler: 2, oskärmad, lödning, IP40
Beställning nr: 09 0974 00 02

Bajonett Flänsuttag, antal poler: 2, oskärmad, lödning, IP40

bajonett, Serie 710, Subminiatyrkontakter
Tillgängligt antal kontakter
Produktjämförelse
Nedladdningar
Allmänna värden
Merless
Artikelnummer 09 0974 00 02
Kontakttyp Flänsuttag
Version Anslutningsdon bussning rakt
Kopplingsmetod Bajonett
Kontakttermineringstyp lödning
Skyddsklass IP40
Tvärsnitt ledare 0,25 mm² / AWG 24
Temperaturområde från / till -40 °C / 85 °C
Mekanisk livslängd > 500 anslutningscykler
Vikt (gr) 1.49
Tullvarukod 85369010
Ursprungsland DE
Märkspänning 125 V
Märkt impulsspänning 1500 V
Märkström 4,0 A
Isoleringsmotstånd ≥ 1010 Ω
Nedsmutsningsgrad 1
Överspänningskategori II
Isolationsgrupp III
EMC godkänd oskärmad
Material kontakthus PA
Material kontaktinsats PA (UL94 V-0)
material kontaktelement CuSn (brons)
Plätering kontaktelement Au (guld)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 08f6ef7b-8559-4ce9-8878-4cf05315f215
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Säkerhetsmeddelanden
  1. Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
  2. Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
