  4. M9 IP40 Kabelplugg, antal poler: 3, 3,0-4,0 mm, oskärmad, lödning, IP40
Beställning nr: 99 0075 100 03

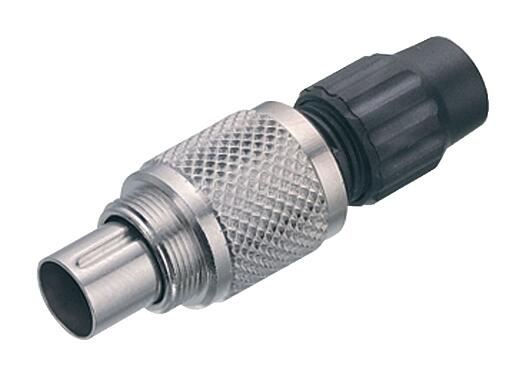

M9 IP40 Kabelplugg, antal poler: 3, 3,0-4,0 mm, oskärmad, lödning, IP40

Tillgängligt antal kontakter
Produktjämförelse
Nedladdningar
Allmänna värden
Merless
Artikelnummer 99 0075 100 03
Kontakttyp Kabelplugg
Version Anslutningsdon pin rakt
Kopplingsmetod skruvning
Kontakttermineringstyp lödning
Skyddsklass IP40
Tvärsnitt ledare max. 0,25 mm² / AWG 24
Kabelingång 3,0-4,0 mm
Temperaturområde från / till -40 °C / 85 °C
Mekanisk livslängd > 500 anslutningscykler
Vikt (gr) 5.67
Tullvarukod 85369010
Märkspänning 125 V
Märkt impulsspänning 1500 V
Märkström (40°C) 4,0 A
Isoleringsmotstånd ≥ 10¹⁰ Ω
Nedsmutsningsgrad 1
Överspänningskategori II
Isolationsgrupp III
EMC godkänd oskärmad
Material kontakthus PA
Material kontaktinsats PA (UL94 V-0)
material kontaktelement CuZn(mässing)
Plätering kontaktelement Au (guld)
Kopplingsmaterial CuZn (mässing)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 57e97ccb-d0f4-47d6-97c6-3268b8fb1bc4
eCl@ss 11.1 27-44-01-02
ETIM 7.0 EC002635
Lågspänningsdirektiv 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Säkerhetsmeddelanden
  1. Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
  2. Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
  3. Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
  4. För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 50 cNm).
