Beställning nr: 09 9748 71 03

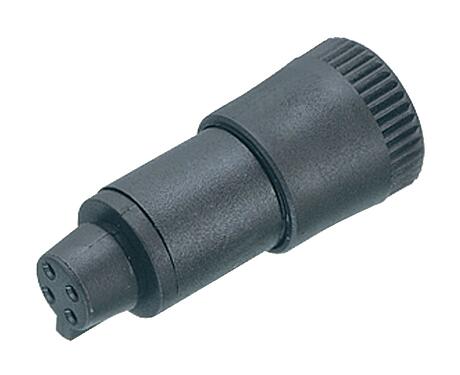

Snap-In IP40 Kabeluttag, antal poler: 3, 3,5-5,0 mm, oskärmad, lödning, IP40

Tillgängligt antal kontakter
Produktjämförelse
Nedladdningar
Allmänna värden
Merless
Artikelnummer 09 9748 71 03
Kontakttyp Kabeluttag
Version Anslutningsdon bussning rakt
Kopplingsmetod snap-in
Kontakttermineringstyp lödning
Skyddsklass IP40
Tvärsnitt ledare 0,25 mm² / AWG 24
Kabelingång 3,5-5,0 mm
Temperaturområde från / till -25 °C / 70 °C
Mekanisk livslängd > 100 anslutningscykler
Vikt (gr) 1.21
Tullvarukod 85369010
Märkspänning 60 V
Märkt impulsspänning 800 V
Märkström (40°C) 3,0 A
Isoleringsmotstånd ≥ 10¹⁰ Ω
Nedsmutsningsgrad 1
Överspänningskategori II
Isolationsgrupp III
EMC godkänd oskärmad
Material kontakthus PA
Material kontaktinsats PA
material kontaktelement CuSn (brons)
Plätering kontaktelement Au (guld)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer SCIP-number not available
eCl@ss 11.1 27-44-01-09
ETIM 7.0 EC003569
Lågspänningsdirektiv 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Säkerhetsmeddelanden
  1. Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
