注文する: 77 9829 3408 50003-0100

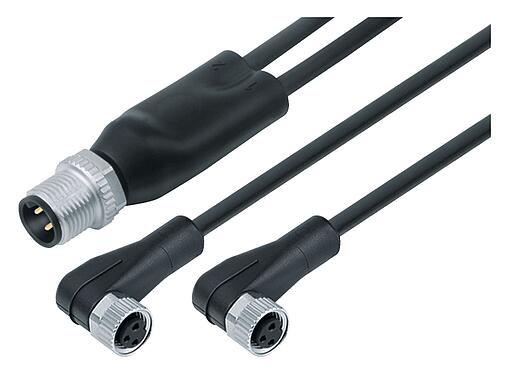

M12/M8 オスケーブルスプリッター - メスアングルコネクタ2個, 極数: 4/3, 非シールド, モールドケーブル付き, IP67, UL 2238, PUR, 黒, 3x0.34mm², 1m
シリーズ 765, オートメーションテクノロジー - センサ＆アクチュエータ

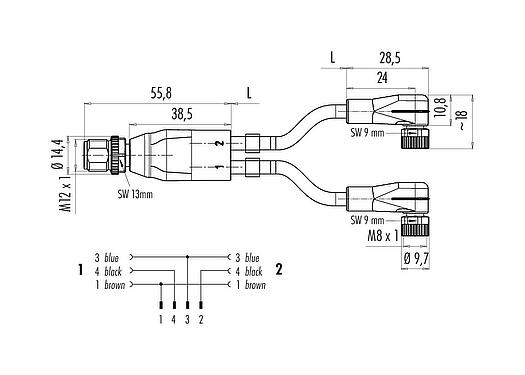

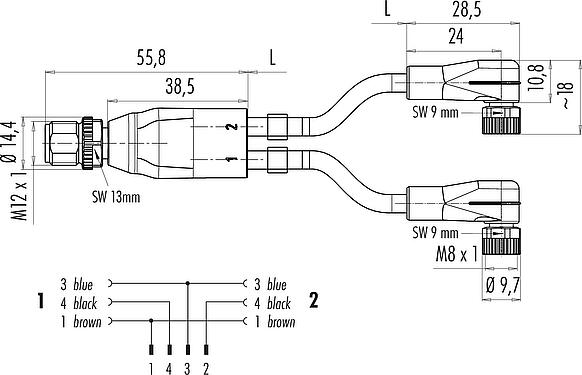

3Dビュー(クリックで起動)
一般的な機能
開く閉じる| 注文番号 |
77 9829 3408 50003-0100
旧製品番号: 79 5205 10 04
|
| お知らせ |
旧オーダー番号から新オーダー番号への変更に伴い、技術仕様に差異が生じる場合がありますのでご了承ください。製品に関する詳細なご質問は、このウェブページの右側にある「カスタマーサービスへのお問い合わせ」をご利用ください。
開く |
| コネクタ設計 | オスケーブルスプリッター - メスアングルコネクタ2個 |
| 設計基準 |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| コーディング | Aコード |
| ケーブル長 | 1m (標準1mと2m、その他の長さはご相談に応じます) |
| コネクタ形状 | ケーブルスプリッター |
| コネクタロックシステム | ネジ |
| 終端処理 | モールドケーブル付き |
| IP保護等級 | IP67 |
| 接続断面 | 0.34mm² / AWG 22 |
| 温度範囲 | -25 °C / 85 °C |
| 機械的な操作 | > 嵌合回数100 |
| 重量(g) | 152.61 |
| 関税番号 | 85444290 |
| 原産国 | DE |
電気的パラメータ
開く閉じる| 定格電圧 | 30V |
| 定格インパルス電圧 | 800V |
| 定格電流(40℃) | 4.0A |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 材料群 | II |
| ＥＭC対応 | 非シールド |
材料
開く閉じる| ハウジング部材質 | PUR |
| 接触体の材質 | PUR |
| 接触材料 | CuZn (真鍮)/CuSn (ブロンズ) |
| 接点めっき | Au (ゴールド) |
| ロック部材質 | ニッケルメッキ亜鉛ダイカスト |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFASの存在 | cb64b24b-bbad-4a8c-a2c6-114184671e02 |
ケーブルデータ
開く閉じる| ケーブルの構造 | |
| ケーブル径 | 4.3 mm |
| 断面図 | 3x0.34mm² |
| ケーブル材質 | PUR |
| 絶縁材の単一の鉛 | PP9Y ハロゲンフリー |
| シングルリード構造 | 43x0.10mm |
| ケーブル色 | 黒 |
| 電気的性質 | |
| 導体抵抗 | 60 Ω/Km (20°C) |
| 機械的性質 | |
| 曲げ半径ケーブル固定 | ≥ 5xØ |
| 曲げ半径ケーブル可動式 | ≥ 10xØ |
| 曲げサイクル | > 500万 |
| 許可された加速 | ≥ 5m/s² |
| 走行距離、水平 | ≥ 5m |
| 走行距離、垂直 | ≥ 5m |
| 移動速度 | ≤ 200m/分 |
| 熱特性 | |
| 移動中の温度範囲ケーブル | -25 °C / 80°C |
| 温度範囲ケーブル固定 | -50 °C / 80°C |
| その他の特徴 | |
| ハロゲンフリー | はい |
認可・承認
開く閉じる| 入試のご案内 | UL 2238 |
分類
開く閉じる| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
適合性の宣言
開く閉じる| RoHS指令 | 2011/65/EU (EN 50581:2012) |
