주문 번호: 70 4433 247 04

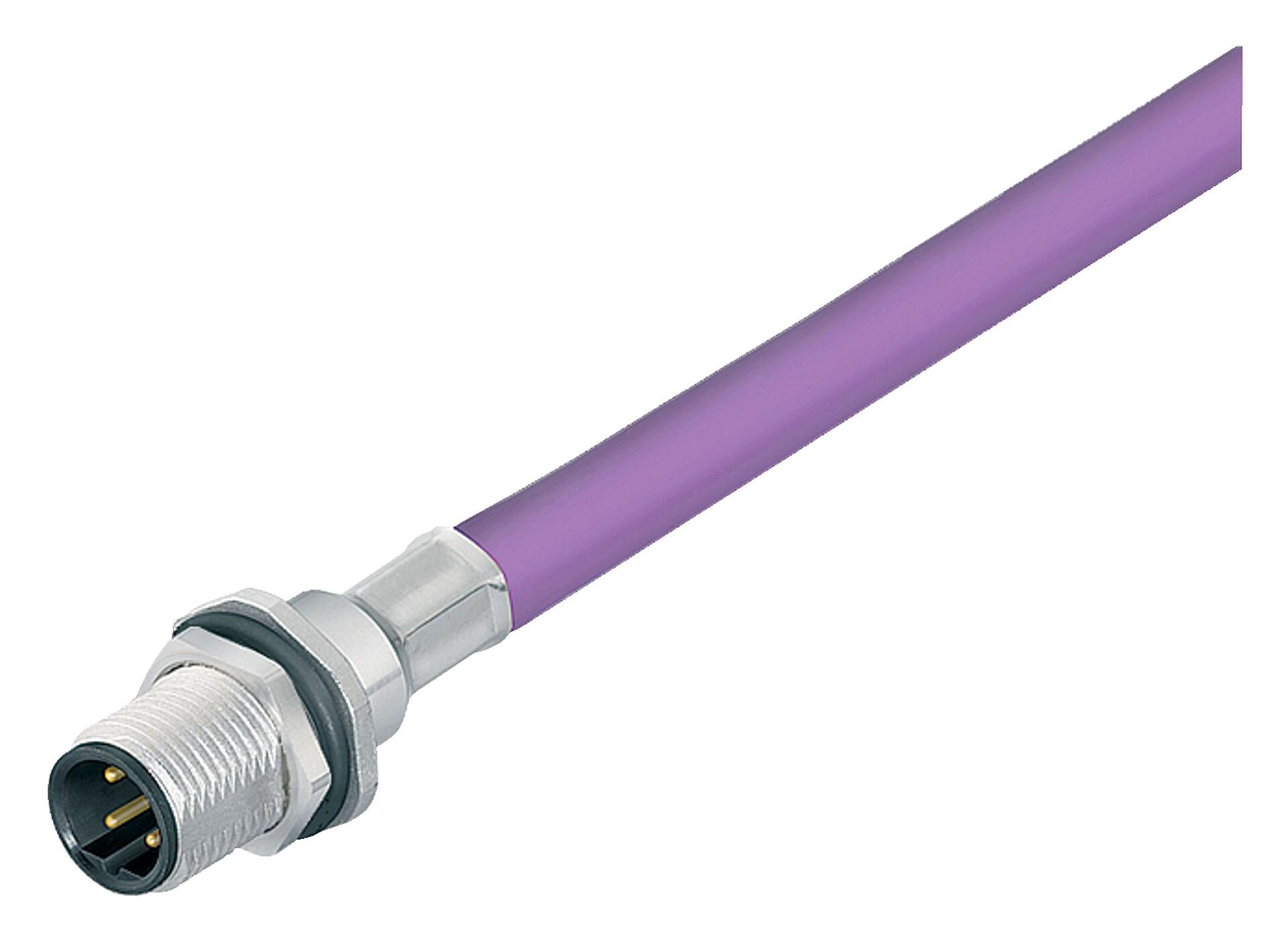

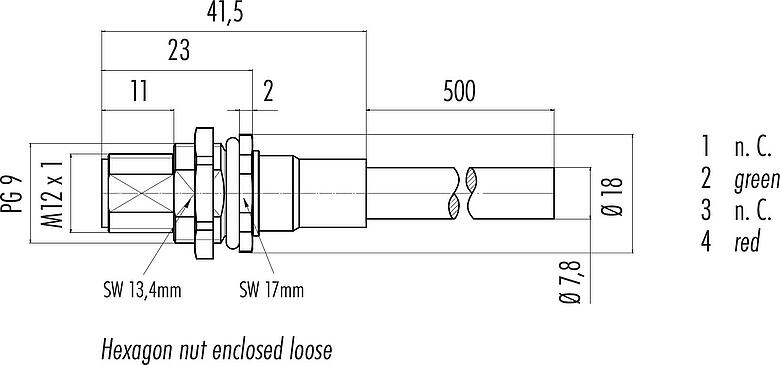

M12 메일 패널 마운트 커넥터, 콘택트 렌즈: 2, 쉴드, 조립된 케이블로, IP68, PG 9, Profibus, PUR, 보라색, 1x2x0.25mm², 전면 마운팅, 0.5m
M12-B, 766 시리즈, 자동화 기술-데이터 전송
일반적인 특징
더보기미만| 주문 번호 | 70 4433 247 04 |
| 커넥터 디자인 | 메일 패널 마운트 커넥터 |
| 유형 표준 | DIN EN 61076-2-101 |

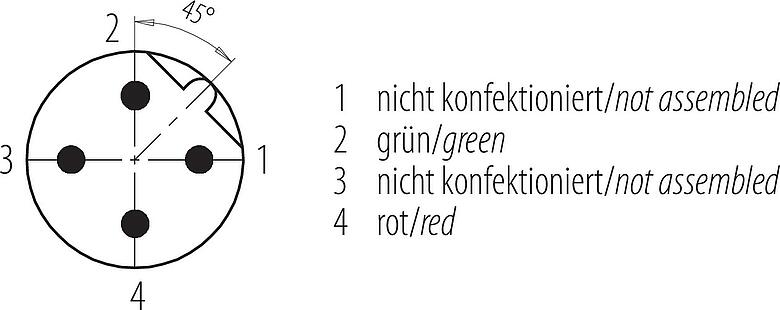

| 코딩 | B- 코딩 |
| 케이블 길이 | 0.5m (요청 시 다른 길이도 제공 가능). |
| 버전 | 일자 수 커넥터 |
| 커넥터 잠금 시스템 | 나사 |
| 종료 | 조립된 케이블로 |
| 보호 수준 | IP68 |
| 연결 단면적 | 0.25mm² / AWG 24 |
| 온도 범위에서 /까지 | -25 °C / 80°C |
| 기계적 작동 | > 100 체결횟수 |
| 무게 (gr) | 49.71 |
| 관세 번호 | 85444290 |
| 원산지 | HU |
전기적 매개 변수
더보기미만| 정격 전압 | 60V |
| 정격 임펄스 전압 | 1500V |
| 정격 전류 (40 ° C) | 4.0A |
| 절연 저항 | > 108 Ω |
| 오염도 | 3 |
| 과전압 범주 | II |
| 재료 그룹 | II |
| EMC 준수 | 쉴드 |
| 실드 연결 | 하우징에 쉴드 |
재료
더보기미만| 하우징 재질 | 니켈 도금 아연 다이 캐스트 |
| 접촉 체 재질 | PA |
| 접점 재질 | CuZn (황동) |
| 접촉 도금 | Au (골드) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS 존재 | d37ba652-3c4f-4a21-9f2a-45a16d03cd73 |
케이블 데이터
더보기미만| 케이블의 구조 | |
| 케이블 타입 | Profibus |
| 케이블 직경 | 7.8 mm |
| 교차 구역 | 1x2x0.25mm² |
| 재료 하우징 | PUR |
| 절연 단일 리드 | PE 폼 |
| 단일 리드 구조 | 19x0.127mm |
| 케이블 색상 | 보라색 |
| 다른 기능들 | |
| 할로겐 프리 | 예 |
분류
더보기미만| eCl@ss 11.1 | 27-44-01-03 |
보안 고지
- 커넥터는 부하 상태에서 삽입하거나 분리해서는 안됩니다. 규정을 준수하지 않고 부적절하게 사용하면 부상을 입을 수 있습니다.
- 커넥터는 플랜트, 제어 및 전기 장치 구성의 응용 분야를 위해 개발되었습니다. 커넥터를 다른 응용 분야에서도 사용할 수 있는지 확인하는 것은 사용자의 책임입니다.
- 위험한 접촉 전압이 있는 회로에 사용되는 커넥터는 해당 규정 및 표준을 고려하여, 전기공학 지식을 가진 담당자, 또는 그의 감독 하에 설치 및 사용하여야 합니다.
- 사용자는 커넥터가 실수로 분리되지 않도록 적절한 안전 예방 조치를 취해야합니다.
- 보호 등급 IP67 및 IP68의 커넥터는 수중 사용에 적합하지 않습니다. 실외에서 사용할 경우 커넥터를 부식으로부터 별도로 보호하여야 합니다. IP 보호 등급에 대한 자세한 내용은 "기술 정보"다운로드 센터를 참조하십시오.
- 오염도와 과전압 범주에 유의하십시오. 자세한 내용은 "기술 정보"다운로드 센터를 참조하십시오.
- 장치 커넥터와 케이블 커넥터를 체결하려면 나사산 링을 약 60cNm의 토크로 조입니다.
