주문 번호: 86 7047 0000 00009

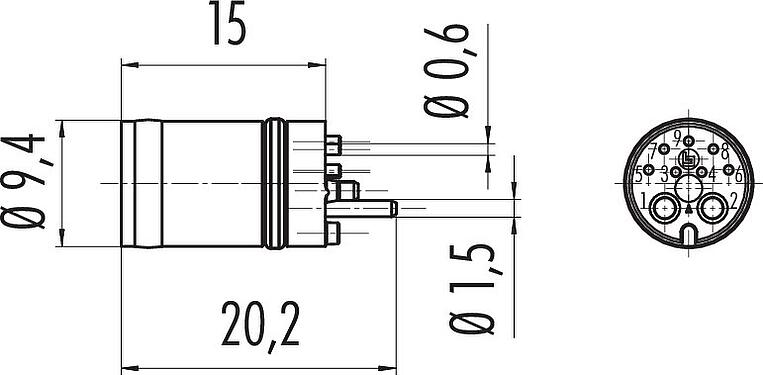

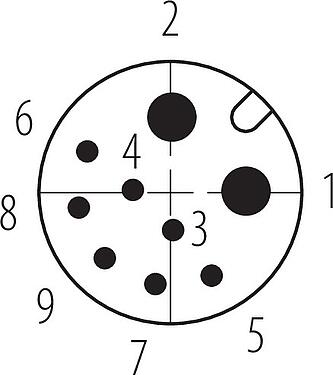

M12 내장 커넥터, 콘택트 렌즈: 2+7, 접점 1+2THR/접점 3-9SMT, IP67 넣고 잠겨 있습니다
M12 하이브리드, 767 시리즈, 자동화 기술-데이터 전송
일반적인 특징
더보기미만| 주문 번호 | 86 7047 0000 00009 |
| 커넥터 디자인 | 내장 커넥터 |
| 버전 | 일자 수 커넥터 |
| 커넥터 잠금 시스템 | 나사 |

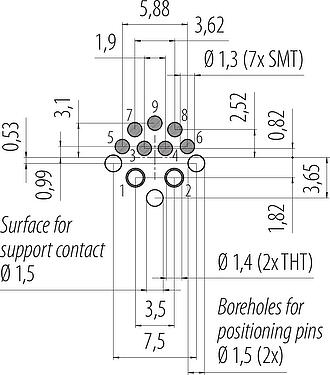

| 종료 | 접점 1+2THR/접점 3-9SMT |
| 보호 수준 | IP67 넣고 잠겨 있습니다 |
| 온도 범위에서 /까지 | -25 °C / 85°C |
| 기계적 작동 | > 100 체결횟수 |
| 무게 (gr) | 1.75 |
| 관세 번호 | 85369010 |
| 원산지 | DE |
전기적 매개 변수
더보기미만| 정격 전압 | 힘: 63V, 신호: 12.5 V |
| 정격 임펄스 전압 | 힘: 800V, 신호: 500V |
| 정격 전류 (40 ° C) | 0.5A 신호/12A 힘 |
| 오염도 | 2 |
| 과전압 범주 | II |
| 재료 그룹 | I |
재료
더보기미만| 하우징 재질 | PUR |
| 접촉 체 재질 | PA |
| 접점 재질 | CuZn (황동) |
| 접촉 도금 | Au (골드) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP 번호 | e000918b-be91-4246-a1a2-e0dcdf3e5cb4 |
분류
더보기미만| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
보안 고지
- 커넥터는 부하 상태에서 삽입하거나 분리해서는 안됩니다. 규정을 준수하지 않고 부적절하게 사용하면 부상을 입을 수 있습니다.
- 커넥터는 플랜트, 제어 및 전기 장치 구성의 응용 분야를 위해 개발되었습니다. 커넥터를 다른 응용 분야에서도 사용할 수 있는지 확인하는 것은 사용자의 책임입니다.
- 위험한 접촉 전압이 있는 회로에 사용되는 커넥터는 해당 규정 및 표준을 고려하여, 전기공학 지식을 가진 담당자, 또는 그의 감독 하에 설치 및 사용하여야 합니다.
- 사용자는 커넥터가 실수로 분리되지 않도록 적절한 안전 예방 조치를 취해야합니다.
- 보호 등급 IP67 및 IP68의 커넥터는 수중 사용에 적합하지 않습니다. 실외에서 사용할 경우 커넥터를 부식으로부터 별도로 보호하여야 합니다. IP 보호 등급에 대한 자세한 내용은 "기술 정보"다운로드 센터를 참조하십시오.
- 플러그 커넥터는 주 전압에 적합하지 않습니다. 오염도와 과전압 범주에 유의하십시오. 자세한 내용은 "기술 정보"다운로드 센터를 참조하십시오.
