零件編號: 31 5236 500 510
電磁閥插座, : 2+2PE, 非遮罩, 預鑄電纜, IP67, PUR, 黑色, 電路 Z10, 帶LED的PNP, 5m
A型, 系列 210, 自動化技術-電磁閥連接器
全身特徵
更多更少| 零件編號 |
31 5236 500 510
備選部件號: 31 1313 500 510
|
| 通知 |
請注意：在產品的老型號與新型號轉換過程中， 技術規格上可能有微小的變化，詳細情況請聯繫我們的客戶，聯繫方式見網站右上方“聯繫我們”.
更多 |
| 連接器設計 | 電磁閥插座 |
| Type standard | DIN EN 175301-803 |
| 電纜長度 | 5m （標準長度為 2 米和 5 米 可根據要求提供其他長度) |
| 版本 | 電磁閥插座 |
| 連接器鎖定系統 | 中央螺紋式 |
| 服務終止 | 預鑄電纜 |
| 防護等級 | IP67 |
| 連接截面 | 0.75mm² / AWG 18 |
| 溫度範圍：/至 | -25 °C / 80°C |
| 機械使用壽命 | > 50 插拔次數 |
| 重量 （g） | 300 |
| 海關稅號 | 85444290 |
電氣參數
更多更少| 額定電壓 | 24V |
| 額定衝擊電壓 | 4000V |
| 額定電流 | 4.0A |
| 絕緣電阻 | ≥ 1010 Ω |
| 污染程度 | 3 |
| 過電壓類別 | III |
| 絕緣材料組 | I |
| EMC 合規性 | 非遮罩 |

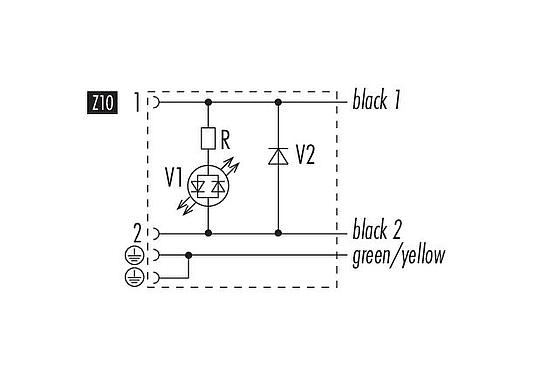

| 佈線 | Z10 |
材料
更多更少| 外殼材料 | PBT |
| 接觸體材料 | PA |
| 觸點材料 | 銅錫（銅牌） |
| 觸點電鍍 | Sn （錫） |
| REACH SVHC |
None (No pollutants) |
| 存在 PFAS | f138a0e3-90a4-4499-b813-b7e0e877de36 |
電纜數據
更多更少| 電纜結構 | |
| 電纜直徑 | 6.0 mm |
| 護套材料 | PUR |
| 單引線結構 | 3x0.75mm |
| 電纜顏色 | 黑色 |
| 其他功能 | |
| 無鹵素 | 是 |
分類
更多更少| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性聲明
更多更少| RoHS指令 | 2011/65/EU (EN 50581:2012) |
安全須知
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
