零件編號: 77 9829 3408 50003-0100

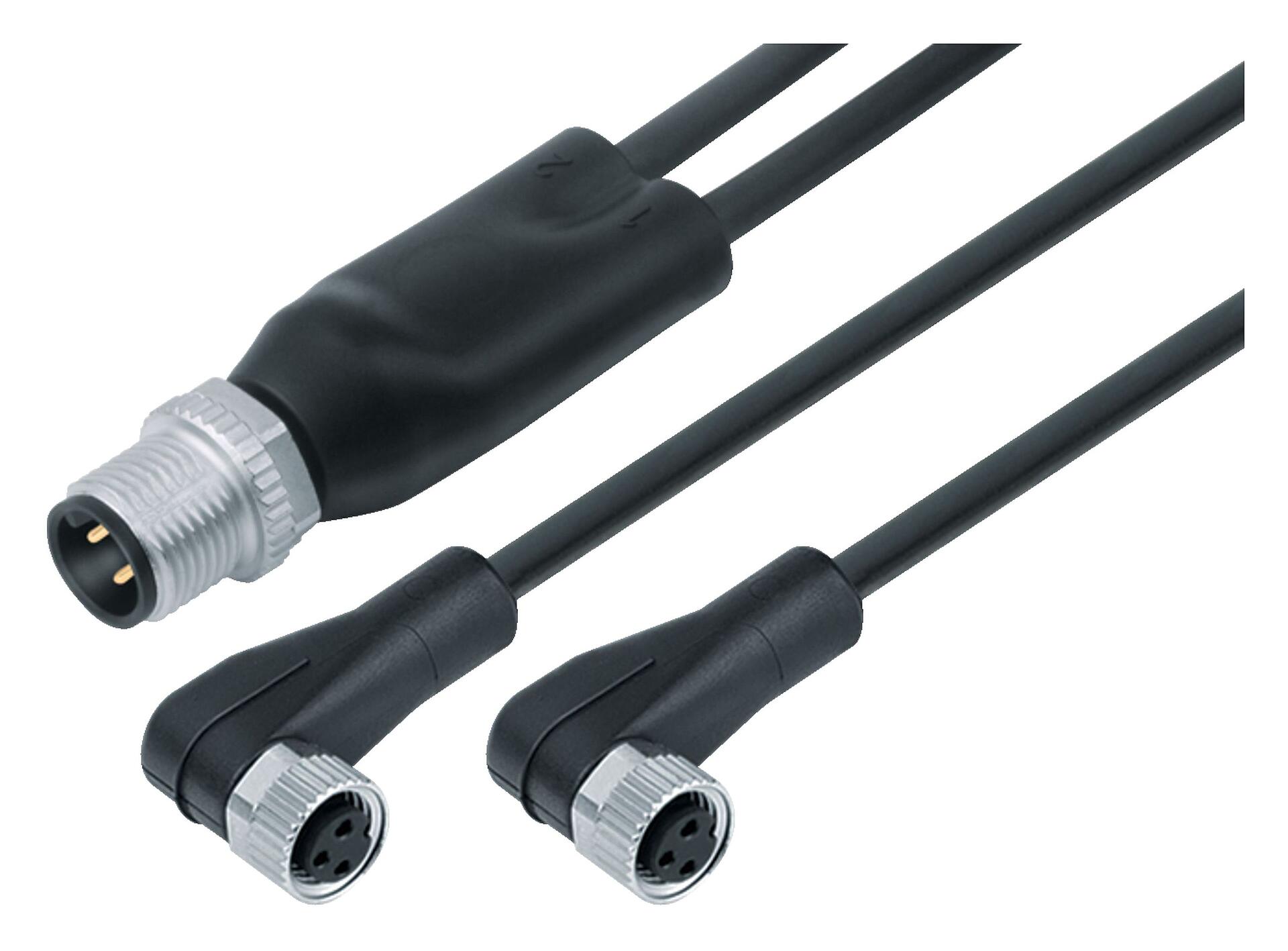

M12/M8 公頭電纜分線器 - 2 個母頭彎角連接器, : 4/3, 非遮罩, 預鑄電纜, IP67, UL 2238, PUR, 黑色, 3x0.34mm², 1m
系列 765, 自動化技術.感測器和執行器
全身特徵
更多更少| 零件編號 |
77 9829 3408 50003-0100
備選部件號: 79 5205 10 04
|
| 通知 |
請注意：在產品的老型號與新型號轉換過程中， 技術規格上可能有微小的變化，詳細情況請聯繫我們的客戶，聯繫方式見網站右上方“聯繫我們”.
更多 |
| 連接器設計 | 公頭電纜分線器 - 2 個母頭彎角連接器 |
| Type standard |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| 編碼 | A扣連接器 |
| 電纜長度 | 1m （標準長度為 1 米和 2 米。 可根據要求提供其他長度） |
| 版本 | 电缆分配器 |
| 連接器鎖定系統 | 螺釘 |
| 服務終止 | 預鑄電纜 |
| 防護等級 | IP67 |
| 連接截面 | 0.34mm² / AWG 22 |
| 溫度範圍：/至 | -25 °C / 85 °C |
| 機械使用壽命 | > 100 插拔次數 |
| 重量 （g） | 152.61 |
| 海關稅號 | 85444290 |
| 原產國 | DE |
電氣參數
更多更少| 額定電壓 | 30V |
| 額定衝擊電壓 | 800V |
| 額定電流 | 4.0A |
| 污染程度 | 3 |
| 過電壓類別 | II |
| 絕緣材料組 | II |
| EMC 合規性 | 非遮罩 |
材料
更多更少| 外殼材料 | PUR |
| 接觸體材料 | PUR |
| 觸點材料 | 銅鋅(黃銅)/銅錫(銅牌) |
| 觸點電鍍 | Au （金） |
| 鎖緊材料 | 壓鑄鋅， 鎳 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | cb64b24b-bbad-4a8c-a2c6-114184671e02 |
授權/批准
更多更少| 審批 | UL 2238 |
分類
更多更少| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性聲明
更多更少| RoHS指令 | 2011/65/EU (EN 50581:2012) |
電纜數據
更多更少| 電纜結構 | |
| 電纜直徑 | 4.3 mm |
| 截面 | 3x0.34mm² |
| 護套材料 | PUR |
| 單引線絕緣 | 無鹵素 PP9Y |
| 單引線結構 | 43x0.10mm |
| 電纜顏色 | 黑色 |
| 電氣特性 | |
| 導體電阻 | 60 Ω/Km (20°C) |
| 機械性能 | |
| 彎曲半徑，固定電纜 | ≥ 5xØ |
| 彎曲半徑，移動電纜 | ≥ 10xØ |
| 折彎週期 | >500萬 |
| 允許的加速度 | ≥ 5米/s² |
| 行程距離，水準 | ≥ 5米 |
| 行程距離，垂直 | ≥ 5米 |
| 行駛速度 | ≤ 200米/分鐘 |
| 熱性能 | |
| 溫度範圍電纜在移動/移動 | -25 °C / 80°C |
| 溫度範圍電纜固定在/到之間 | -50 °C / 80°C |
| 其他功能 | |
| 無鹵素 | 是 |
