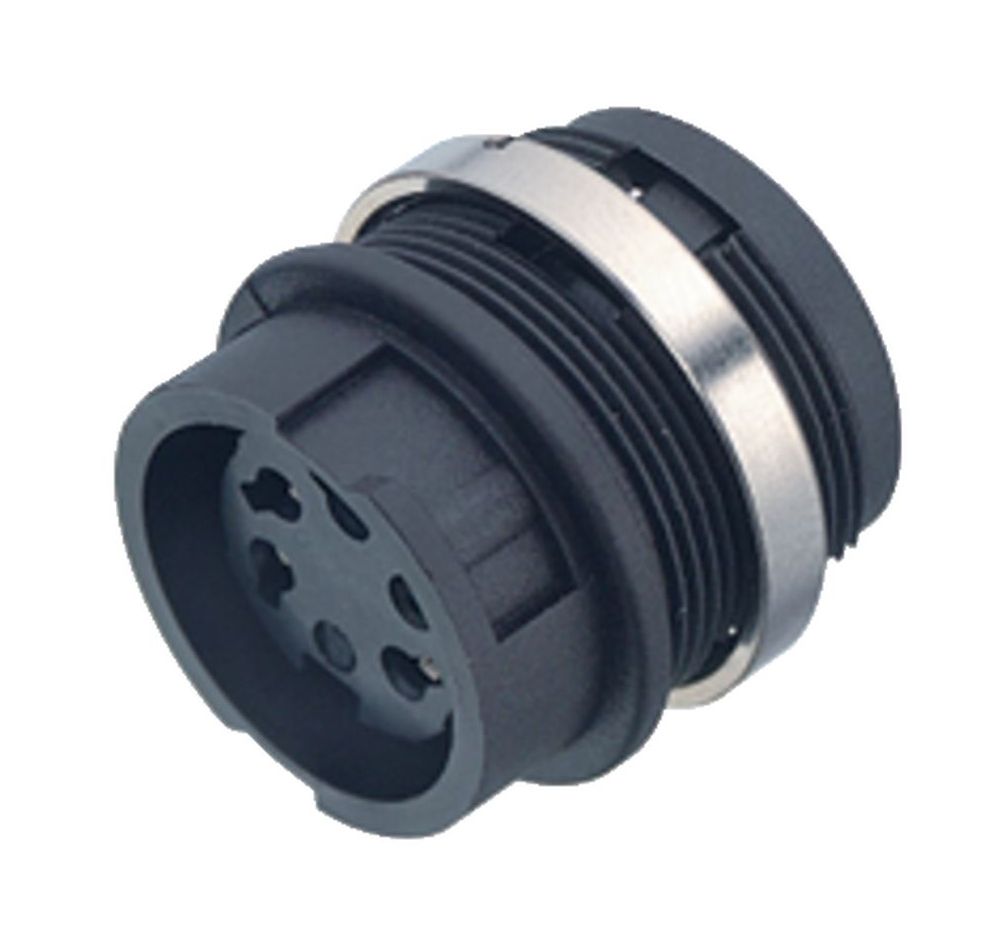

零件編號: 99 0660 00 16

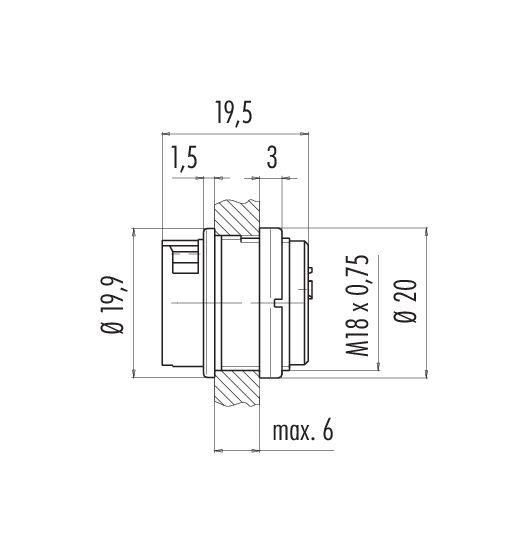

卡扣式 孔頭法蘭座, : 16, 非遮罩, 焊接, IP40, M18x0,75, 後壁安裝
Bayonet, 系列 678, 小型連接器
全身特徵
更多更少| 零件編號 | 99 0660 00 16 |
| 連接器設計 | 孔頭法蘭座 |
| 版本 | 直頭孔頭電纜連接器 |
| 連接器鎖定系統 | 卡扣式 |
| 服務終止 | 焊接 |
| 防護等級 | IP40 |
| 連接截面 | 最大 0.25mm² / AWG 24 |
| 溫度範圍：/至 | -40 °C / 85 °C |
| 機械使用壽命 | > 1000 插拔次數 |
| 重量 （g） | 6.34 |
| 海關稅號 | 85369010 |
| 原產國 | DE |
電氣參數
更多更少| 額定電壓 | 60V |
| 額定衝擊電壓 | 500V |
| 額定電流 | 3.0A |
| 絕緣電阻 | ≥ 1010 Ω |
| 污染程度 | 1 |
| 過電壓類別 | I |
| 絕緣材料組 | III |
| EMC 合規性 | 非遮罩 |
材料
更多更少| 外殼材料 | PA |
| 接觸體材料 | PBT (UL94V-0) |
| 觸點材料 | 銅錫（銅牌） |
| 觸點電鍍 | Au （金） |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | ef9813bc-87f0-404e-b72d-7b52473769ec |
分類
更多更少| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Trade-Compliance
更多更少| Copper (9903.78.01) | 0.000221 kg |
安全須知
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
