Ordinazione no: 99 0759 010 05

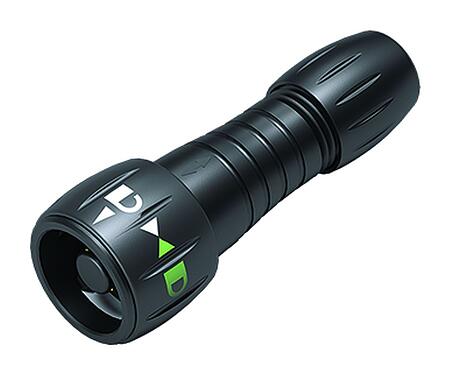

Baionetta Connettore cavo maschio, Numero poli: 5, 3,0-5,0 mm, saldare, IP67
Baionetta NCC, serie 670, Connettori subminiatura
Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 99 0759 010 05 |
| Design del connettore | Connettore cavo maschio |
| Versione | Connettore maschio diritto |
| Sistema di bloccaggio del connettore | Baionetta |
| Terminazione | saldare |
| Grado di protezione | IP67 |
| Sezione trasversale | 0,25 mm² / AWG 24 |
| Uscita cavo | 3,0-5,0 mm |
| Intervallo di temperatura da/a | -25 °C / 85 °C |
| Funzionamento meccanico | > 1000 cicli di accoppiamento |
| Peso (gr) | 4.44 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 50 V |
| Tensione nominale d'impulso | 500 V |
| Corrente nominale | 2,0 A |
| Grado di inquinamento | 2 |
| Categoria di sovratensione | II |
| Gruppo di materiali | II |
Materiale
piùless| Materiale dell'alloggiamento | PA |
| Materiale del corpo del contatto | PA |
| Materiale di contatto | CuZn (ottone) |
| Placcatura del contatto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numero SCIP | bfeaaeba-ef26-4742-b70f-c783746fdf45 |
Classificazioni
piùless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
