Ordinazione no: 77 3530 3529 50705-0100
M12/M12 Cavo di collegamento connettore cavo maschio - connettore cavo femmina, Numero poli: 5, schermato, stampato sul cavo, IP67, UL, PUR, nero, 5 x 0,25 mm², 1 m
M12-A, serie 763, Tecnologia dell'automazione - sensori e attuatori
Vista 3D(Clicca per attivare)

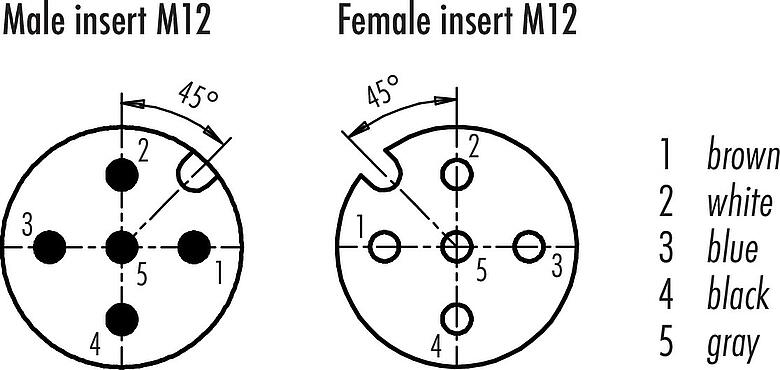

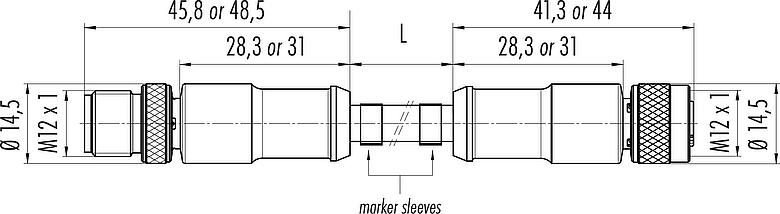

Caratteristiche generali
piùless| Numero d'ordine | 77 3530 3529 50705-0100 |
| Design del connettore | Cavo di collegamento connettore cavo maschio - connettore cavo femmina |
| Tipo Standard | DIN EN 61076-2-101 |
| Lunghezza del cavo | 1 m (Standard 1 m e 2 m. Altre lunghezze sono disponibili su richiesta). |
| Versione | Cavo di collegamento |
| Sistema di bloccaggio del connettore | a vite |
| Terminazione | stampato sul cavo |
| Grado di protezione | IP67 |
| Sezione trasversale | 0,25 mm² / AWG 24 |
| Intervallo di temperatura da/a | -25 °C / 90 °C |
| Funzionamento meccanico | > 100 cicli di accoppiamento |
| Peso (gr) | 210.00 |
| Numero di tariffa doganale | 85444290 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 60 V |
| Tensione nominale d'impulso | 1500 V |
| Corrente nominale | 4,0 A |
| Resistenza d'isolamento | ≥ 108 Ω |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | II |
| Gruppo di materiali | II |
| Conformità EMC | schermato |
Materiale
piùless| Materiale dell'alloggiamento | PUR |
| Materiale del corpo del contatto | PUR |
| Materiale di contatto | CuZn (ottone) / CuSn (bronzo) |
| Placcatura del contatto | Au (oro) |
| Materiale di bloccaggio | CuZn (ottone) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numero SCIP | 4cc3c962-749d-46b8-8f46-b2f88bf23e83 |
Autorizzazioni/approvazioni
piùless| Approvals | UL |
Classificazioni
piùless| ETIM 9.0 | EC002638 |
Dati del cavo
piùless| Struttura del cavo | |
| Diametro del cavo | 4,8 mm |
| Sezione trasversale | 5 x 0,25 mm² |
| Guaina del cavo | PUR |
| Isolamento cavo singolo | PP9Y senza alogeni |
| Struttura cavo singolo | 32 x 0,10 mm |
| Colore del cavo | nero |
| Proprietà meccaniche | |
| Raggio di curvatura del cavo fisso | ≥ 5 x Ø |
| Raggio di curvatura del cavo mobile | ≥ 10 x Ø |
| Cicli di piegatura | > 2 milioni |
| Accelerazione permessa | 5 m/s² |
| Distanza di spostamento, orizzontale | 5 m/s² -> 5 m |
| Distanza di spostamento, verticale | 5 m/s² -> 2 m |
| Velocità di traslazione | ≤ 200 m/min (5 m di distanza orizzontale) |
| Proprietà termiche | |
| Intervallo di temperatura cavo in movimento da/a | -25 °C / 90 °C (UL +80 °C) |
| Campo di temperatura cavo fisso da/a | -50 °C / 90 °C (UL +80 °C) |
| Altre caratteristiche | |
| Senza alogeni | sì |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
- La specifica della classe di protezione si applica a condizione che i quattro fori di montaggio siano fatti come fori ciechi.
