Ordinazione no: 86 6321 1120 00404

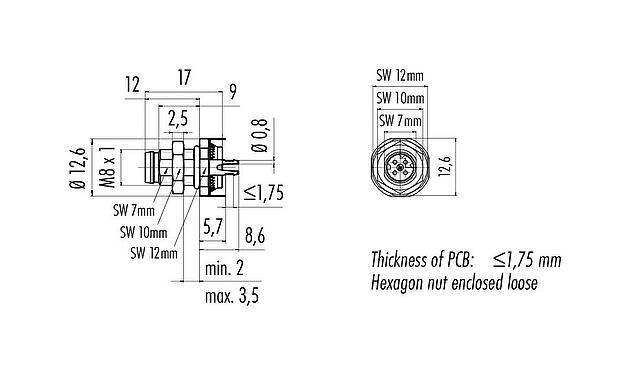

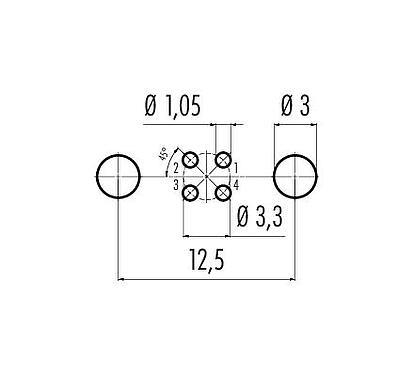

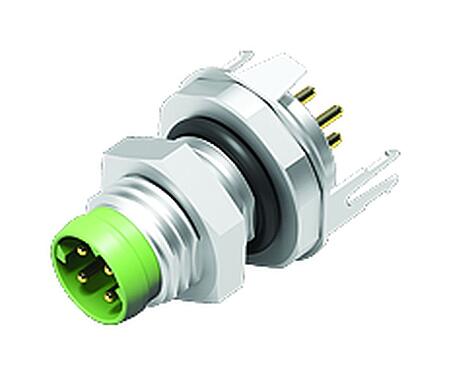

M8 Connettore maschio a flangia, Numero poli: 4, schermabile, THT, IP67
M8-D, serie 818, Tecnologia dell'automazione - sensori e attuatori
Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 86 6321 1120 00404 |
| Design del connettore | Connettore maschio a flangia |
| Tipo Standard | DIN EN 61076-2-114 |
| Versione | Connettore maschio diritto |
| Sistema di bloccaggio del connettore | a vite |
| Terminazione | THT |
| Grado di protezione | IP67 |
| Intervallo di temperatura da/a | -40 °C / 85 °C |
| Funzionamento meccanico | > 100 cicli di accoppiamento |
| Peso (gr) | 3.0 |
| Numero di tariffa doganale | 85369010 |
Parametri elettrici
piùless| Tensione nominale | 63 V DC |
| Tensione nominale d'impulso | 1500 V |
| Corrente nominale | 4,0 A |
| Resistenza d'isolamento | > 108 Ω |
| Grado di inquinamento | 3 |
| Gruppo di materiali | III |
| Conformità EMC | schermabile |
| Collegamento dello schermo | Piastra di schermatura |
Materiale
piùless| Materiale dell'alloggiamento | Pressofusione di zinco placcato |
| Materiale del corpo del contatto | PA giallo/verde |
| Materiale di contatto | CuZn (ottone) / CuSn (bronzo) |
| Placcatura del contatto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) NK (Nicht klassifiziert) |
Classificazioni
piùless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Avvisi di sicurezza
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 40 cNm)
