M8-D
M8 Connettore femmina a flangia, Numero poli: 4, non schermato, fili singoli, IP67, M8x1,0, Montaggio anteriore

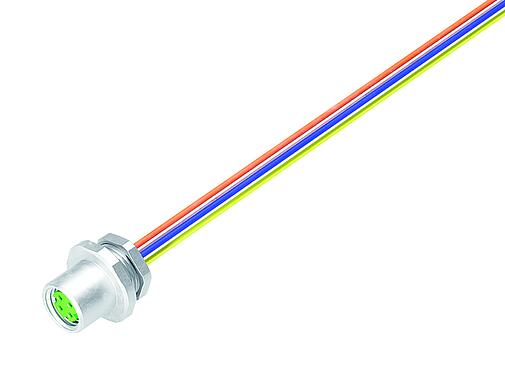

Illustrazione M8 Connettore femmina a flangia, Numero poli: 4, non schermato, fili singoli, IP67, M8x1,0, Montaggio anteriore — Illustrazione

Vista 3D M8 Connettore femmina a flangia, Numero poli: 4, non schermato, fili singoli, IP67, M8x1,0, Montaggio anteriore — Vista 3D

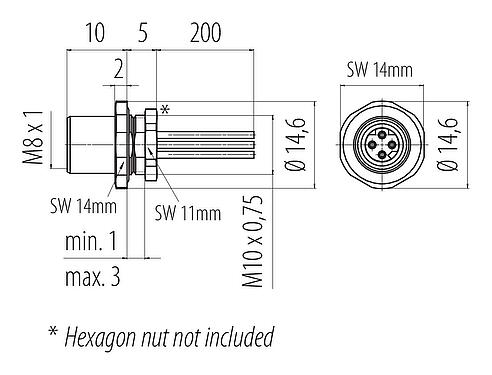

Disegno in scala M8 Connettore femmina a flangia, Numero poli: 4, non schermato, fili singoli, IP67, M8x1,0, Montaggio anteriore — Disegno in scala

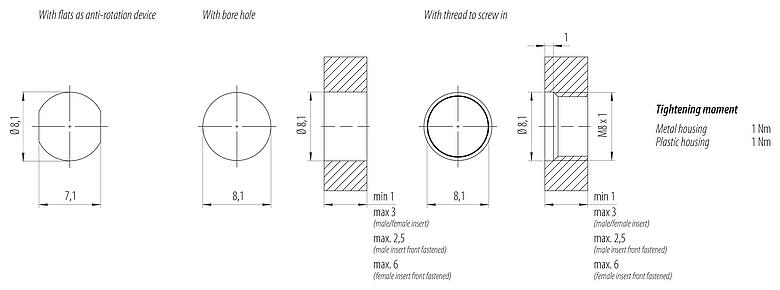

Campione di montaggio M8 Connettore femmina a flangia, Numero poli: 4, non schermato, fili singoli, IP67, M8x1,0, Montaggio anteriore — Campione di montaggio

Disposizione dei contatti (lato connessione) M8 Connettore femmina a flangia, Numero poli: 4, non schermato, fili singoli, IP67, M8x1,0, Montaggio anteriore — Disposizione dei contatti (lato connessione)

Numero d'ordine	76 6220 0011 00404-0200
Design del connettore	Connettore femmina a flangia
Kódolás	codice D
Lunghezza del cavo	0,2 m (Standard 0,2 m. Altre lunghezze sono disponibili su richiesta).
Versione	Connettori per montaggio a pannello
Sistema di bloccaggio del connettore	a vite
Terminazione	fili singoli
Grado di protezione	IP67
Sezione del collegamento	0,25 mm² / AWG 24
Intervallo di temperatura da/a	-40 °C / 85 °C
Funzionamento meccanico	> 100 cicli di accoppiamento
Peso (gr)	8.67
Numero di tariffa doganale	85369010
Paese di origine	DE

Tensione nominale	63 V
Tensione nominale d'impulso	1500 V
Corrente nominale	4,0 A
Resistenza d'isolamento	> 10⁸ Ω
Grado di inquinamento	3
Categoria di sovratensione	III
Gruppo di materiali	III
Conformità EMC	non schermato

Materiale dell'alloggiamento	CuZn (ottone nichelato)
Materiale del corpo del contatto	Polymid
Materiale di contatto	CuZn (ottone senza piombo)
Placcatura del contatto	Au (oro)
REACH SVHC	None (No pollutants)
PFAS presenti	SCIP-number not available

Struttura del filo
Sezione trasversale (mm²)	4 x 0,25 mm²
Sezione trasversale (AWG)	4 x AWG 24
Diametro del filo	1,5 mm
Colori dei fili	bianco giallo blu arancione
Materiale della guaina	PVC
Materiale del filo	Cu (stagnato)
Struttura del filo	7 x 0,203 mm
Proprietà elettriche
Tensione nominale	300 V
Tensione impulsiva nominale	3000 V
Resistenza del filo	90 Ω/Km (20°C)
Resistenza di isolamento	20,0 MΩ/Km (20 °C)
Proprietà termiche
Intervallo di temperatura del cavo in movimento da / a (°C)	-10 °C / 105 °C
Intervallo di temperatura cavo fisso da / a (°C)	-30 °C / 105 °C

Direttiva RoHS	2011/65/EU (EN 50581:2012)

Segnala un errore su questa pagina

Avvisi di sicurezza

Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 40 cNm)
