Нет заказа: 09 1724 100 12

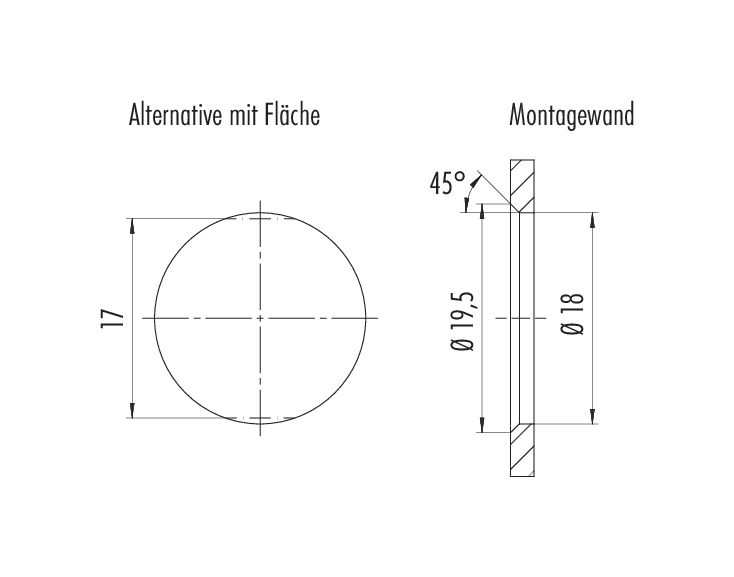

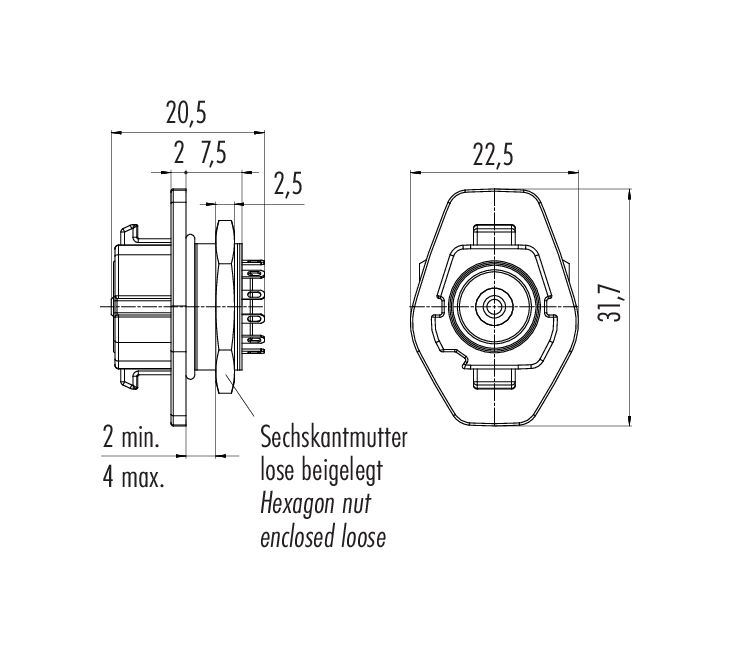

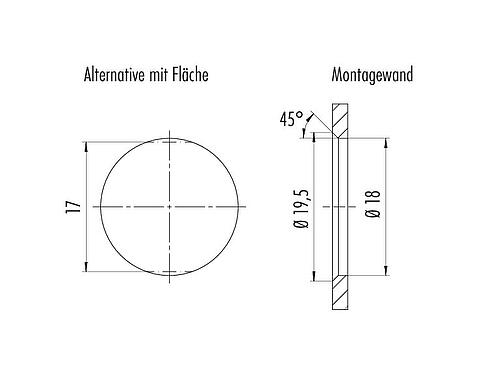

Защелка Фланцевая розетка, Количество полюсов: 12, не экранированный, пайка, IP54, Фронтальное крепление
ELC, серия 570, Миниатюрные разъемы
Общие характеристики
большеменьше| Номер для заказа | 09 1724 100 12 |
| Конструкция соединителя | Фланцевая розетка |
| Версия | Pазъем розетка прямой |
| Система фиксации разъема | snap-in |
| Концевая заделка | пайка |
| Степень защиты | IP54 |
| Сечение соединения | макс. 0,25 мм² / AWG 24 |
| Температурный диапазон от/до | -25 °C / 85 °C |
| Механическая операция | > 5000 циклов соединения |
| Вес (г) | 7.90 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 150 V |
| Номинальное импульсное напряжение | 1500 V |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Группа материала | II |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал корпуса | ПА |
| Материал тела контакта | ПА |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Au (золото) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Наличие PFAS | 14b60057-66cf-49ed-8786-36978d5583a7 |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | 2014/35/EU (EN 60204-1:2018 | 2011/65/EU;EN 50581:2012 | 2014/35/EU;EN 60529:1991) |
| Директива по RoHS | 2011/65/EU (EN 50581:2012) |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».

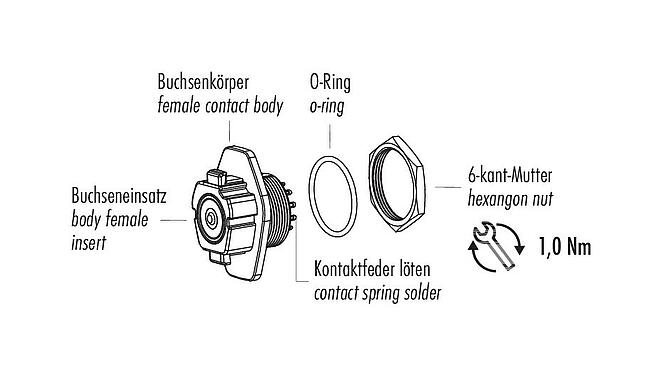

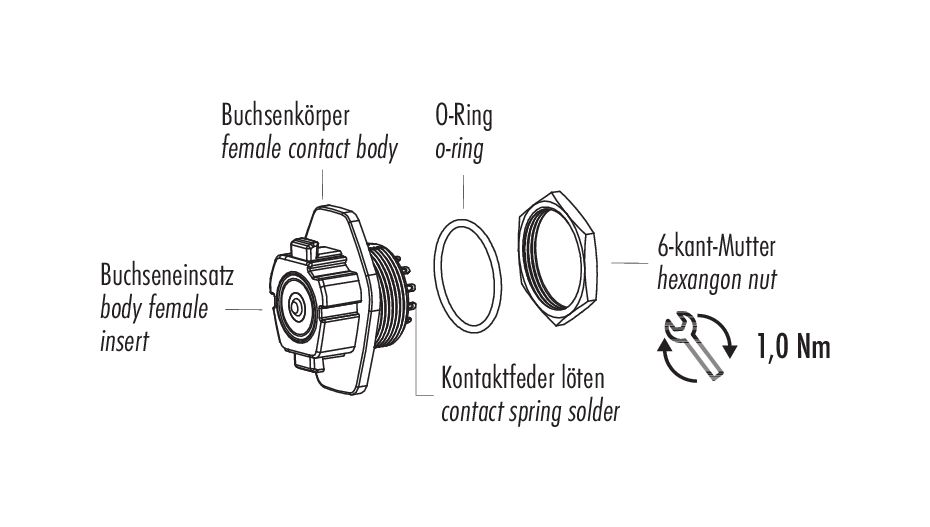

- Чтобы соединить кабельный разъем с разъемом устройства, мы рекомендуем затянуть резьбовое кольцо с моментом 1 Нм. Подходящий динамометрический ключ поставляется в качестве аксессуара (№ заказа 07 0082 000).
